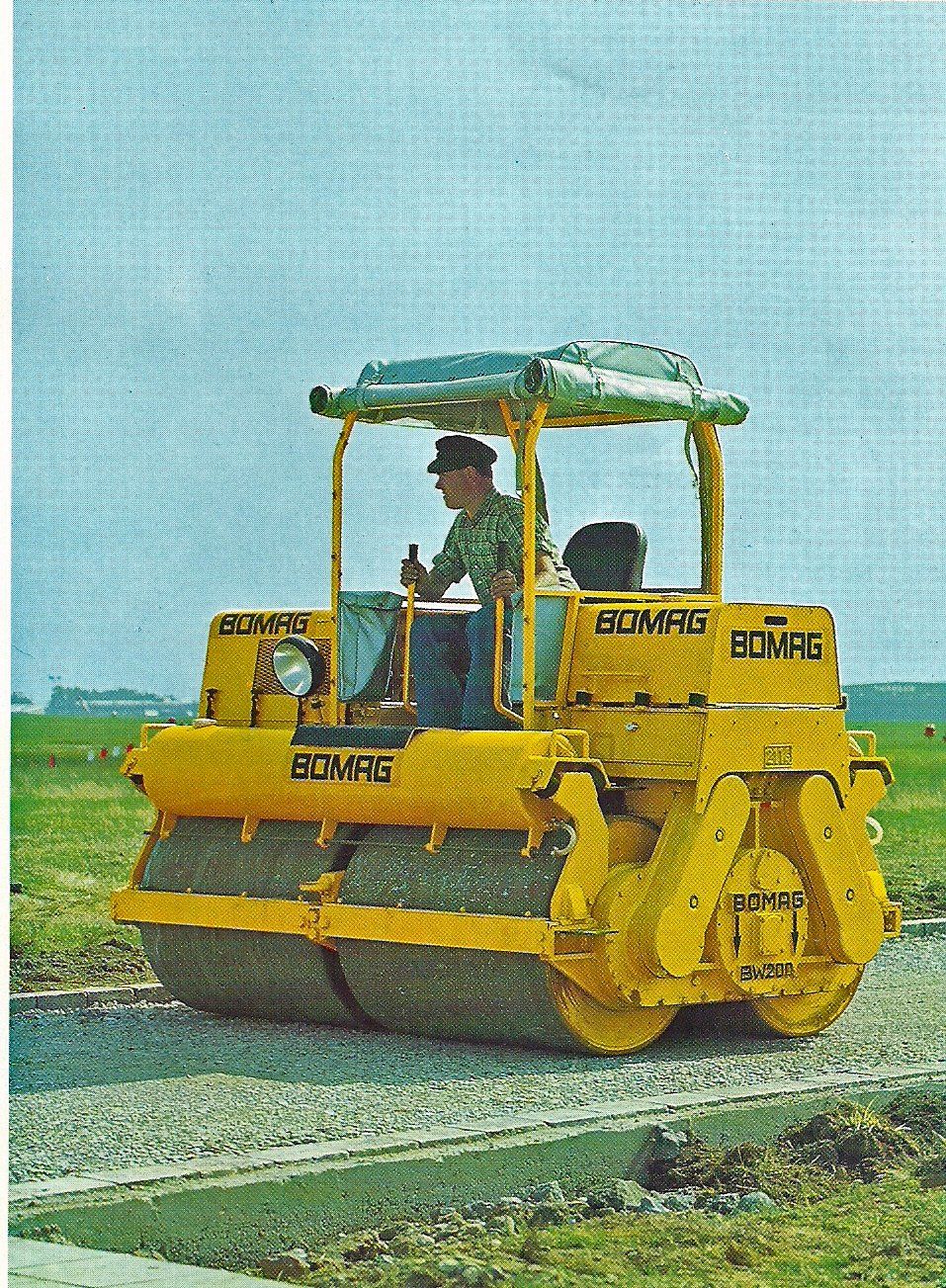

Bomag BW 200
Ulf Böge • 4. Januar 2024
Weltweit erste 7-Tonnen-Doppelvibrationswalze
Es gibt Baumaschinen, die viele Jahre zu den erfolgreichsten auf den Baustellen der Welt galten, heute aber so gut wie vergessen sind. Zu diesen Relikten gehört ohne Zweifel auch die Bomag
Doppelvibrationswalze BW 200, die über 30 Jahre gefertigt wurde und für umfangreiche Verdichtungsleitungen gesorgt hat.
Entwickelt wurde das System der Doppelvibrationswalze bereits im Jahre 1957
vom Walzenpionier Benno Kaltenegger. Er schuf die erste Walze dieser Bauart mit Allbandagenantrieb für die Bopparder Maschinenbau Gesellschaft, kurz Bomag. Die kleine handgeführte BW 60
bildete den Grundstein für das noch heute auf diesem Sektor führende Unternehmen. Das Prinzip der Doppelvibrationswalze wurde auch 1961 bei der Entwicklung der 7 Tonnen
schweren BW 200
angewendet. „Die in den Bandagen eingebauten Erregerwellen werden über einen Synchroflexzahnriemen in gleicher Drehrichtung synchron angetrieben. Die Unwuchten sind um 180° phasenverschoben angeordnet. Während sich die eine Bandage durch die Fliehkraft vom Boden abhebt, wird von der anderen der Boden beschlagen. Beides geschieht mit einer Frequenz von rund 43 Hz. Die horizontalen Kräfte der beiden Erregerwellen werden infolge der starren Schwinge und der um 180° versetzten Unwuchten gegeneinander aufgehoben. Die Schwingungen werden dadurch nur in der vertikalen Richtung wirksam.“, so die Erklärung des Hersteller seinerzeit.
Kaltenegger begann zwar die Entwicklung dieses neuen Walzentyps, schied aber noch vor der Markteinführung aus dem Unternehmen aus und gründete später die Firma Duomat. Fortan übernahm Bomag Firmengründer Karl Heinz Schwamborn
die Weiterentwicklung der BW 200 und konnte sie im Jahre 1962 der Baufachwelt vorstellen. In der Praxis leistete die Bomag BW 200 beeindruckende Arbeiten und war überaus vielseitig einsetzbar. Tagesleistungen von 2.700 Quadratmeter bei 60 Zentimeter Schütthöhe waren möglich. Die geforderten Verdichtungsleistungen waren oft schon bei nur drei Übergängen erreicht. Das Einsatzspektrum reichte von der Bauwerksverfüllung, über den Unterbau und Mineralbeton bis hin zum Schwarzdeckenbau. Überall war die bandagengelenkte BW 200 die geeignete Walze. Und auch beim Dammbau konnte sie durch den Allbandagenantrieb auch auf nicht nivellierten Schüttungen sicher arbeiten. Wegen ihrer breiten Auflage und des niedrigen Schwerpunktes verdichtete sie gefahrlos und spurtreu bis an die Randzonen.
Die Bomag BW 200 wurde schnell zu einer Universalwalze die Kunden auf der ganzen Welt fand. Im Japan
wurde sie in Lizenz
für den dortigen Markt gefertigt. Bomag führte diese außergewöhnliche Maschine noch bis 1993 im Programm. Aus den sich verändernden Ansprüchen an die Verdichtungsleistungen und vor allem an den Bedienkomfort entstanden neue innovative Walzenkategorien, wie Walzenzüge, Tandemwalzen mit Schenkellenkung und Kombiwalzen die die BW 200 nach und nach von ihrem Platz verdrängt haben.
Vielseitig: Die HM 280 vom Hüttenwerk Michelstadt konnte mit unterschiedlichem Zubehör, wie hier auch mit einem Atlas-Bagger, zu einer Universalmaschine werden.

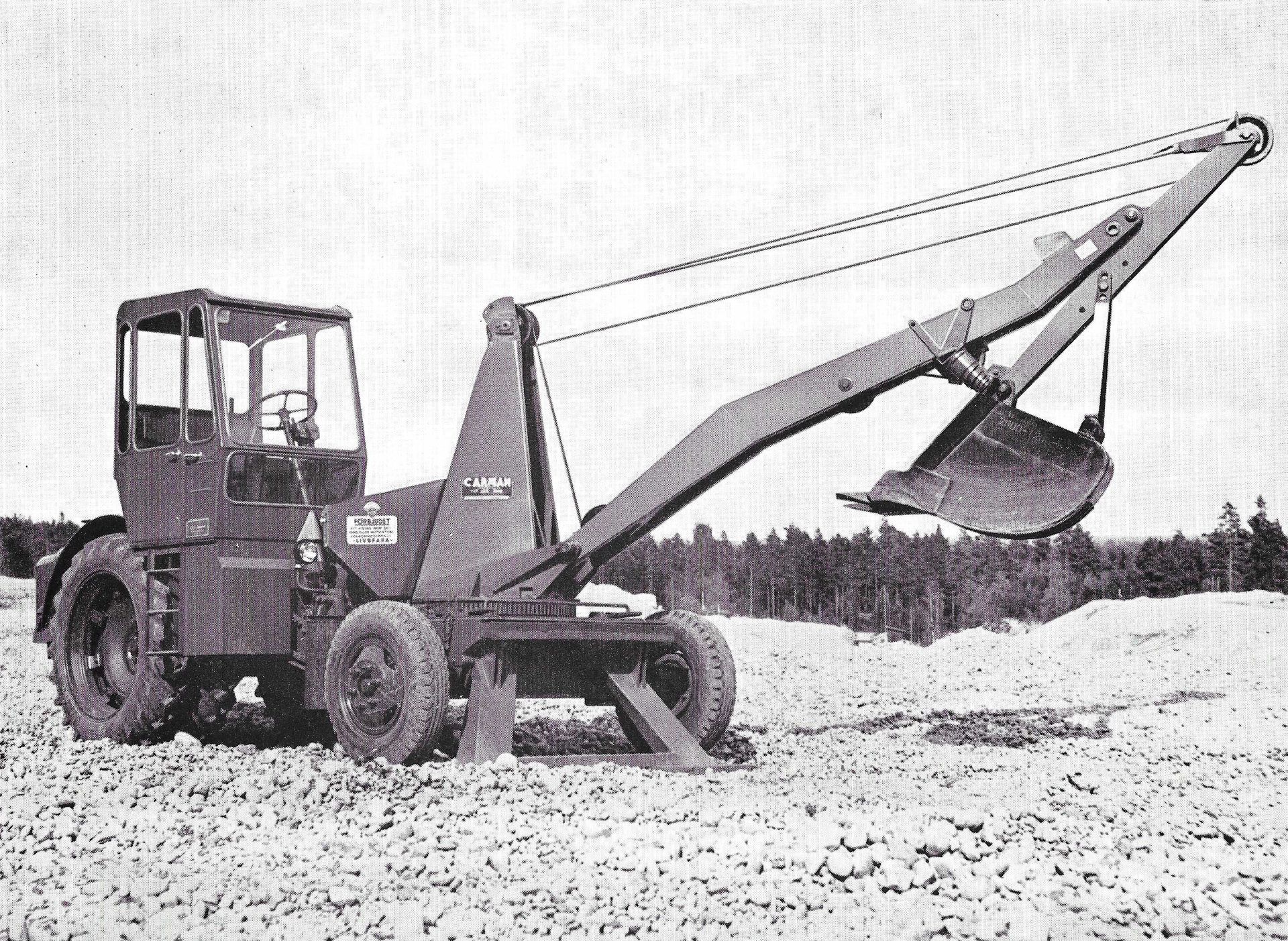

Schon 1959 sehr modern: Der Carman ABS 350 verfügte über eine abgeschlossene Kabine und eine fingerleichte Servobedienung für die Bedienung des Tieflöffels mit 3,5 cbm Inhalt.

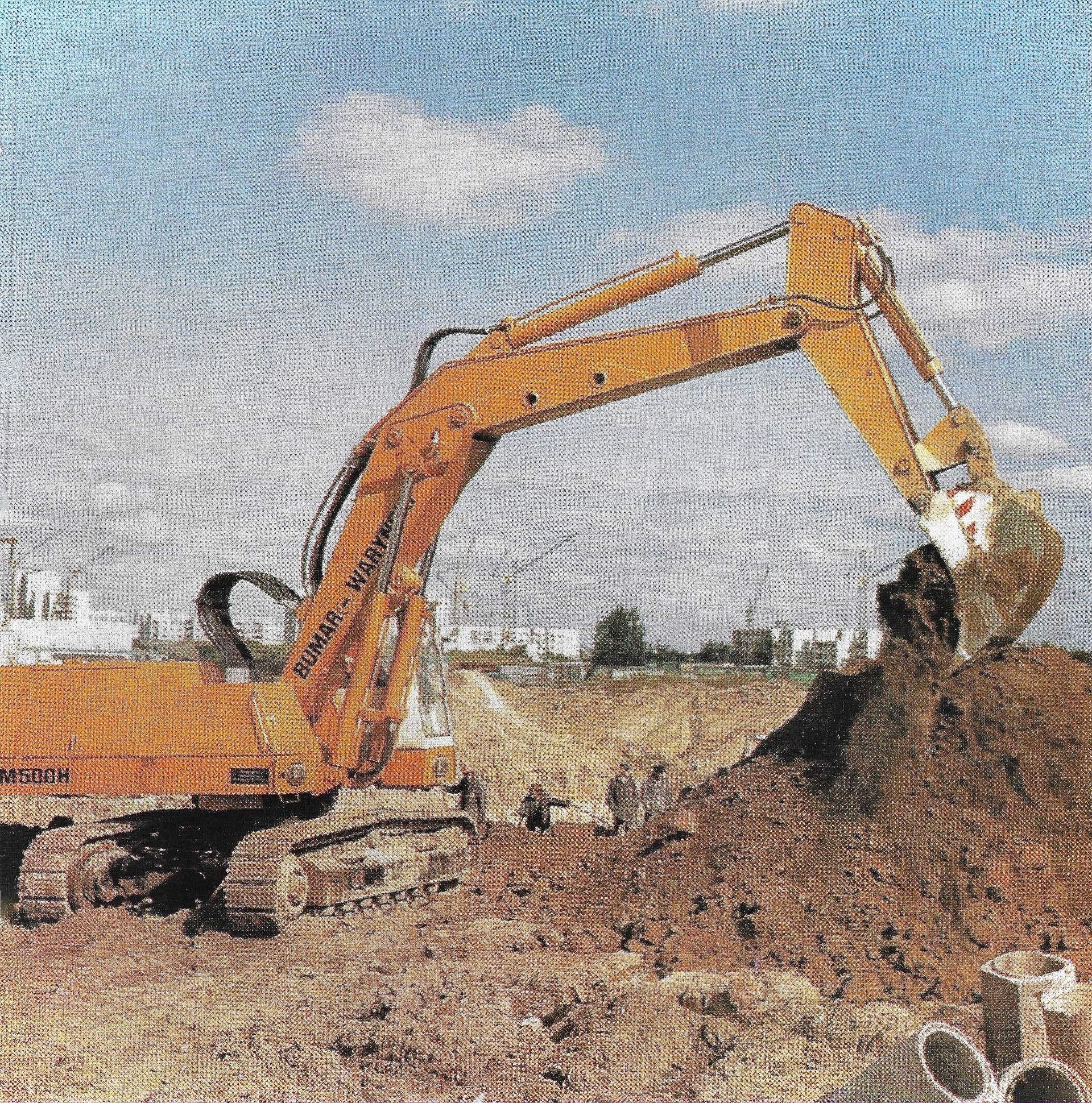

Ursprünglich war der M 500 H von Menck entwickelt worden. Erfolgreich wurde er jedoch erst als Lizenzbau bei Waryński in Polen, wo er auch die Bezeichnung K-2506 bekam.

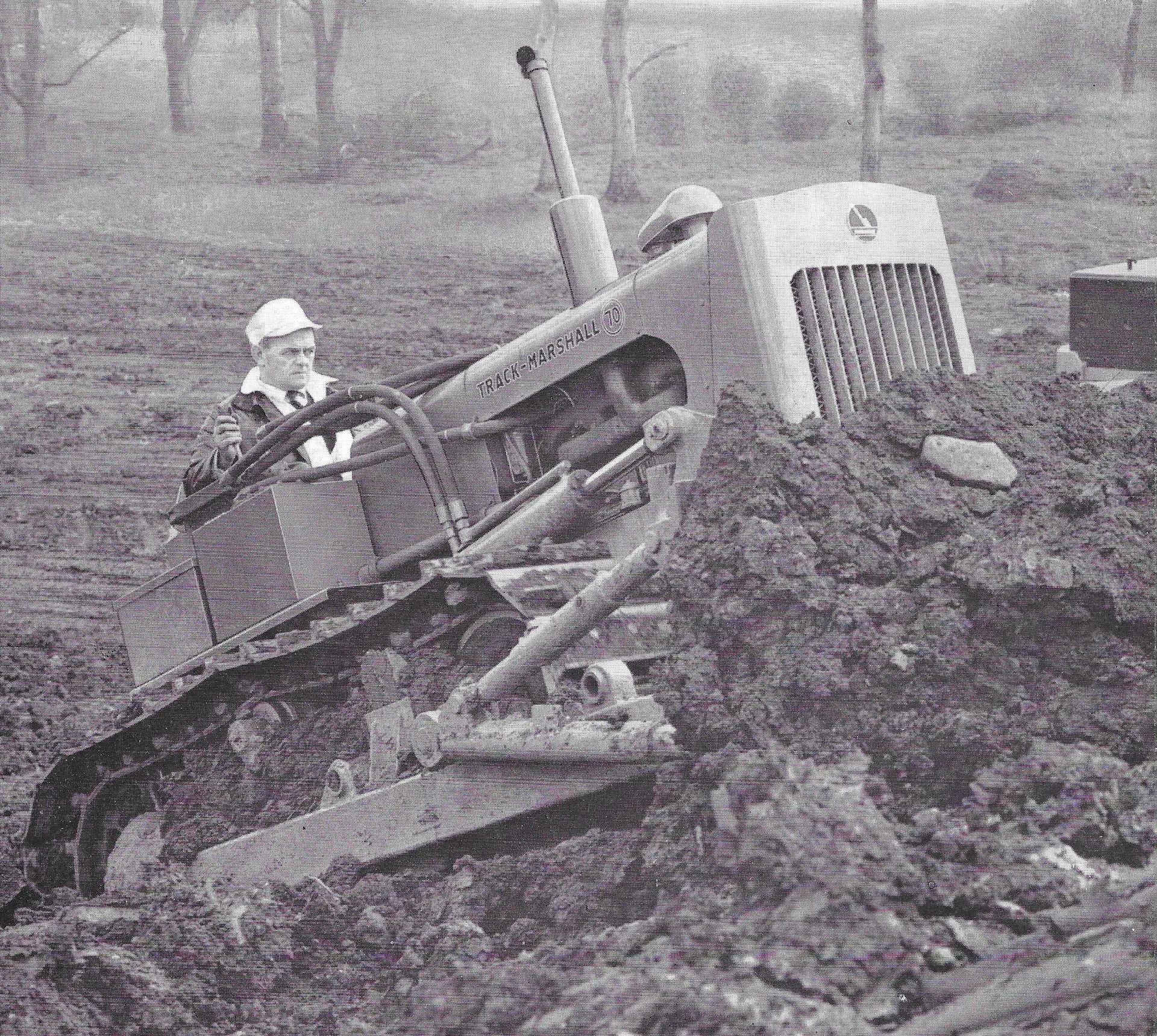

Made in England: Die Track-Marshall-Planierraupe Typ 70 H gehörte viele Jahre zum gewohnten Bild auf Baustellen im gesamten Großbritannien.

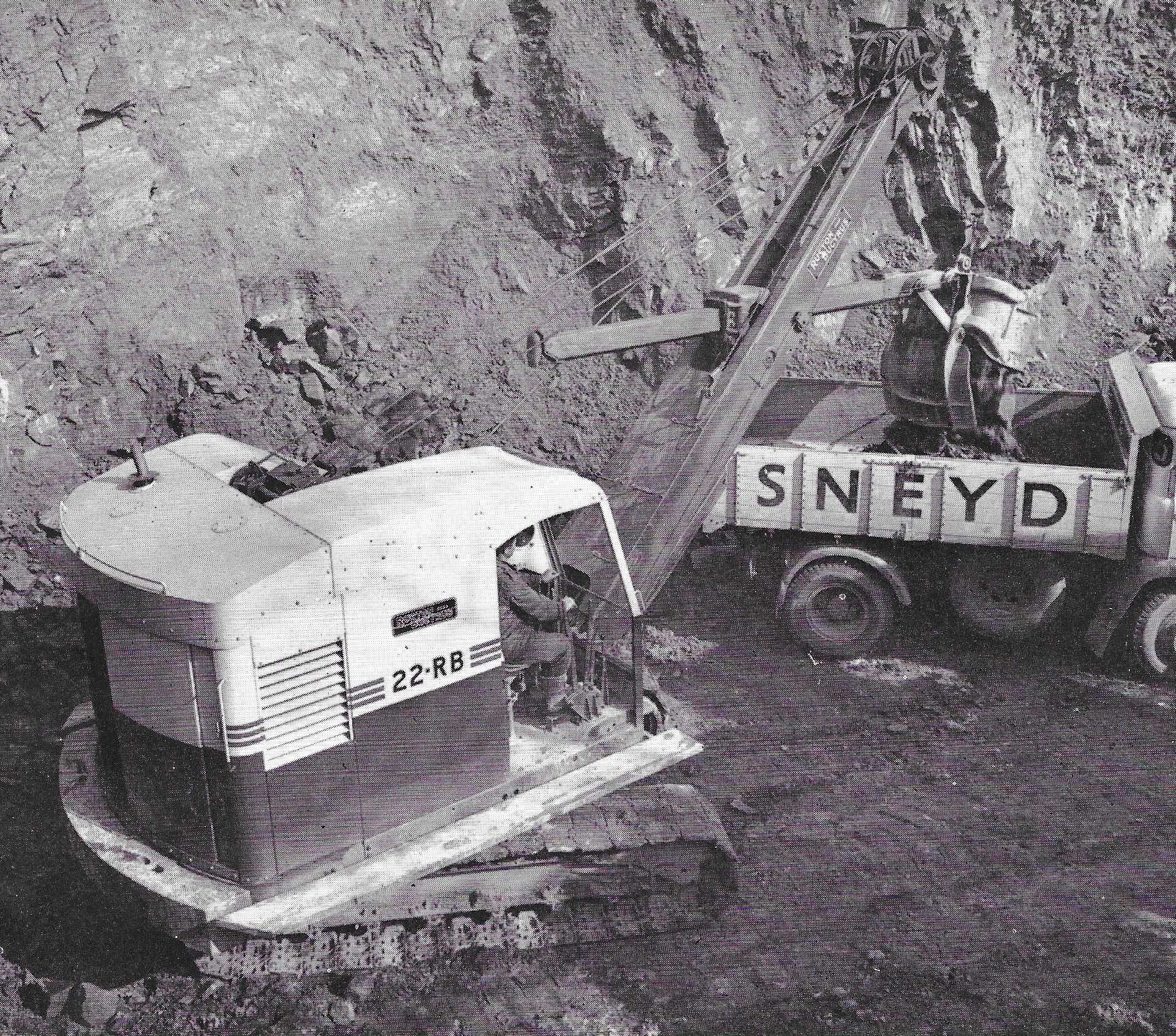

Der Ruston-Bucyrus RB-22 war ein beliebter Universalbagger, der nicht nur in England weit verbreitet war.
Der Kompaktlader Derruppé D 60 aus dem Jahre 1969 zeichnetet sich durch eine Vielzahl von konstruktiven Besonderheiten aus und prägte damals das Bild der Baustellen in Frankreich.

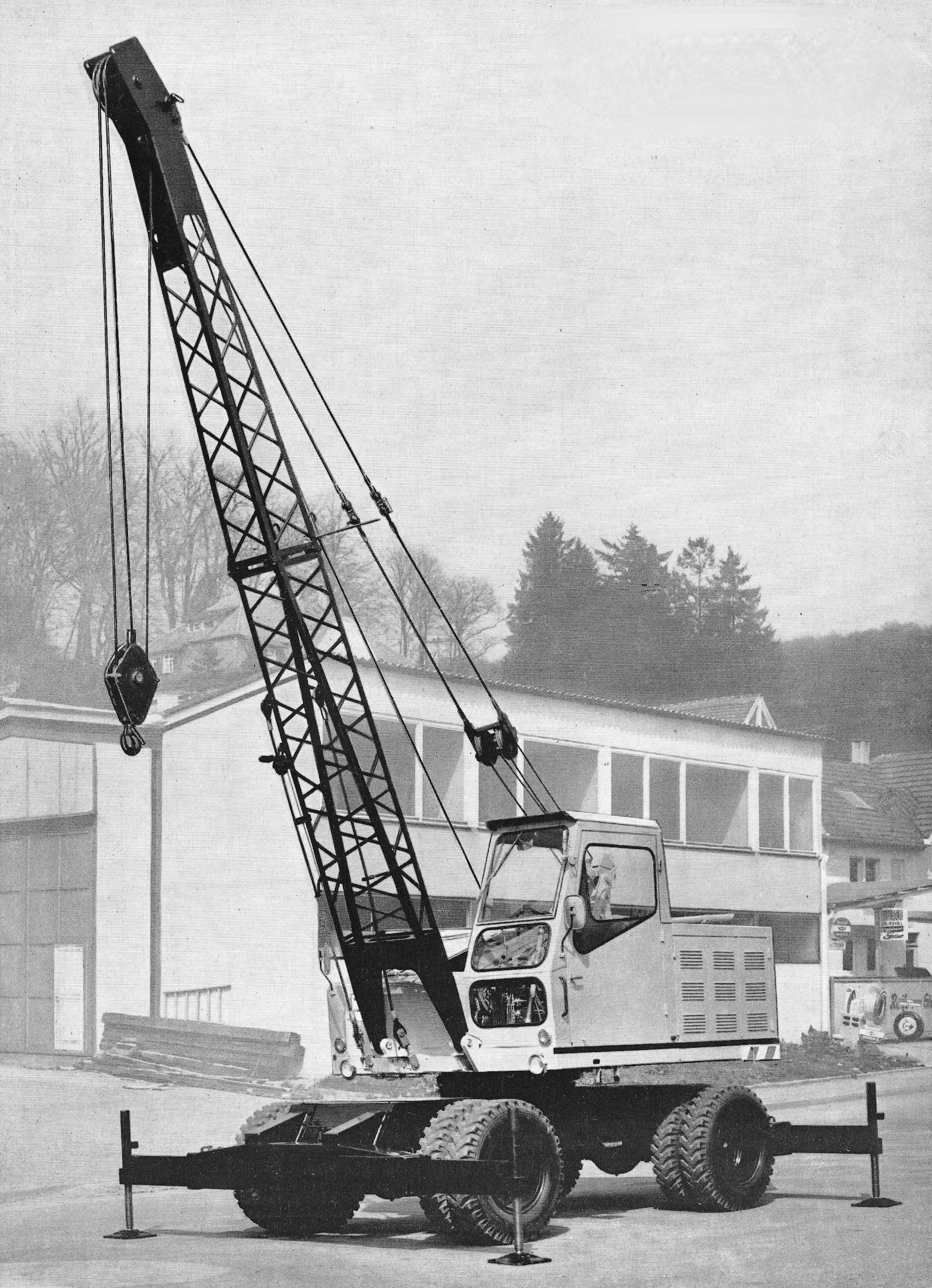

Der Universalbagger Gross UB 450 konnte als Kran sowie mit Hoch- oder Tieflöffeleinrichtung eingesetzt werden. Rund 12,8 t wog er in der Basisausführung.

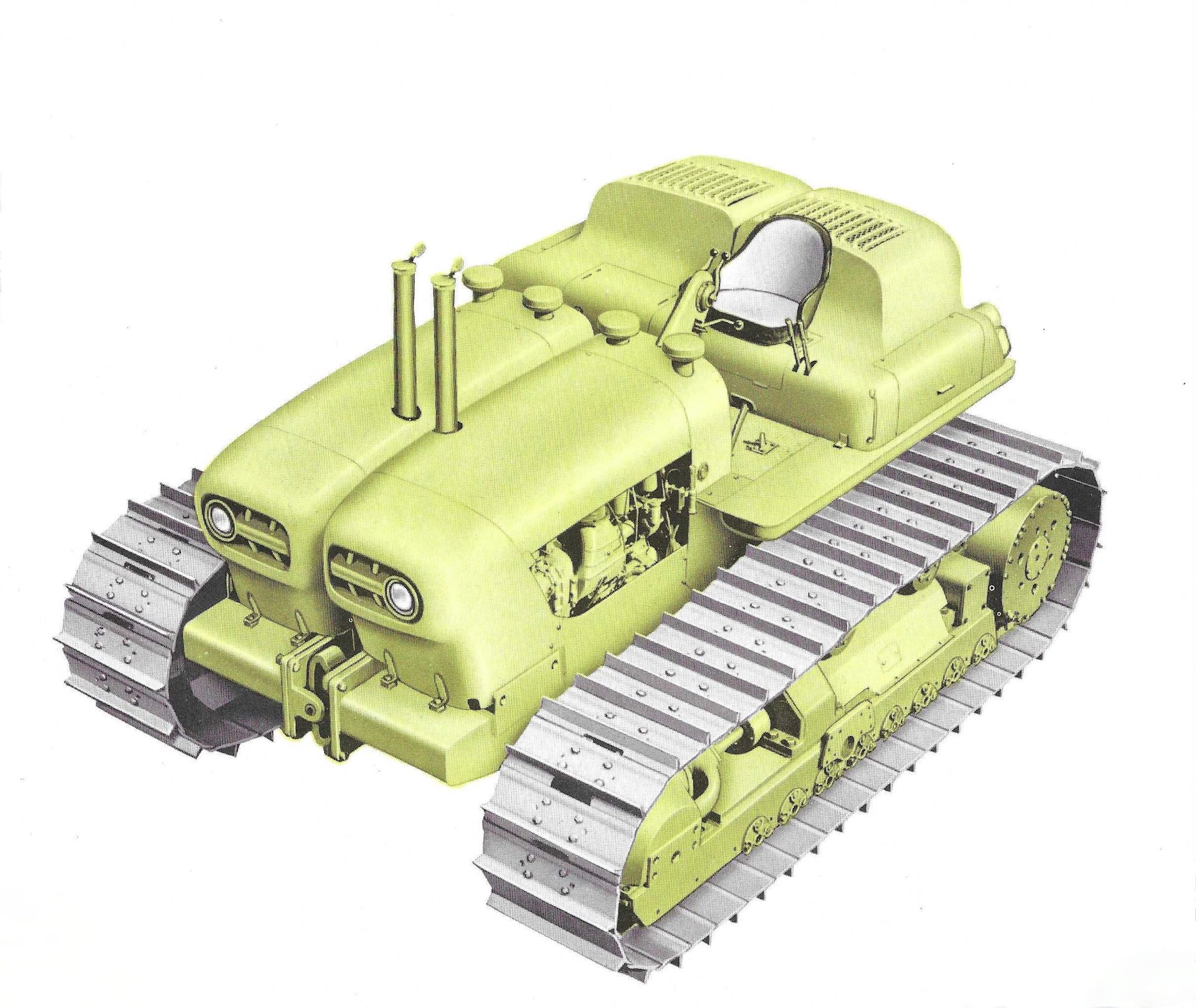

Es sind oftmals die außergewöhnlichen, mutigen oder zum Teil sogar waghalsigen Konstrukte der Baumaschinengeschichte, die heute als Legenden bezeichnet werden können. Zweifelsfrei kann auch der im Jahre 1955 der staunenden Fachwelt präsentierte Raupentraktor und Bulldozer TC-12 von Euclid aus dem U.S.A. dazu gezählt werden. Er verfügte über ein bis heute signifikantes Merkmal - ihn trieben gleich zwei separate Motoren an. Der Grund für die Entwicklung des Euclid TC-12 reichte bis ins Jahr 1952 zurück, als General Motors (GM) die alteingesessene Euclid Company aus Euclid, Ohio, kaufte. Dessen Historie reichte bis zum Jahr 1907 zurück - damals hieß das von George A. Armington gegründete Unternehmen noch Armington Electric Hoist Company und wurde später umbenannt in Euclid Crane and Hoist Company . Seit den 1920er Jahren hatte sich Euclid auf die Herstellung von Erdbewegungsmaschinen spezialisiert und beanspruchte für sich eine führende Rolle in Amerika. Während Euclid nun in einem wachsenden Markt neues Kapital benötigte, arbeitete GM seit 1952 am Einstieg in den Baumaschinensektor. Folglich kam es zur Übernahme und GM konnte nun seinem Rivalen Caterpillar gebührend Konkurrenz machen. Ein motiviertes wie erfahrenes Konstruktionsteam machte sich nun an die Arbeit etwas bisher vollkommen neues und vor allem stärkeres zu erschaffen. GM verließ sich dabei jedoch nicht nur auf seine Ingenieure, sondern beauftragte dafür auch den Cadillac-Chefdesigner , der die neue Raupe auch optisch hervorheben sollte. Nach ausgiebigen Praxistests konnte das beeindruckende Resultat aus der Zusammenarbeit nun ab 1955 in die Serienfertigung. Exklusiv war dabei das „ Dual Power“-System . Der je nach Ausrüstung zwischen 30 und 40 t schwere Euclid TC-12 wurde von nicht weniger als zwei GM 6-71-Dieselmotoren angetrieben, von denen jeder über ein Allison Torqmatic-Getriebe eine Kette antriebt. Die Antriebsstränge waren völlig getrennt und die Raupe war in Längsrichtung in unabhängig voneinander oszillierende Hälften geteilt. Dieses Merkmal stellte den wesentlichen Unterschied zu herkömmlichen Bulldozern dar, deren Kettenrahmen unabhängig voneinander schwingen können. Für eine beispiellose Manövrierfähigkeit der TC-12 sorgten die separaten Allison-Getriebe, mit denen der Fahrer jeweils einen Raupenstrang in Vorwärtsrichtung halten und einen in den Rückwärtsgang schalten konnte. Mit beiden Motoren verfügte der TC-12 über eine Gesamtleistung von rund 380 PS und übertrumpfte seinerzeit sogar den gerade neuerschienenen D 9 vom Wettbewerber Caterpillar. Das von GM selbst gesteckte Ziel erschien damit nun erreicht und die Euclid-Baumaschinensparte wuchs weltweit beachtlich an. Auch wenn sich der TC-12 am Ende nicht durchzusetzen vermochte und ihm konventionelle Raupentypen folgten, nimmt er bis heute eine Sonderstellung ein. Im Jahre 1968 musste sich GM aus wettbewerbsrechtlichen Gründen von Euclid trennen. Die Baumaschinen lebten dann in Kanada und Schottland unter der Marke Terex weiter.
