Caterpillar 988
Ulf Böge • 13. April 2021
CAT 988 – Erster Knicklenker kam spät - war aber ein Quantensprung
Keine Frage, Caterpillar
ist weltmarktführend und sieht sich nicht zu Unrecht seit vielen Jahrzehnten als Baumaschinenprimus. Es gibt kaum ein Produkt für die Erdbewegung und den Straßenbau, das nicht auch ein CAT-Logo trägt. Und was nicht selbst entwickelt wurde, erweiterte im Laufe der Zeit über Akquisitionen anderer Hersteller den Reigen der Maschinen und Anlagen.
So forsch das Unternehmen aus den U.S.A. auch immer wahrgenommen wird, bei einigen, nicht unwesentlichen technischen Schritten, herrschte eher eine gewisse Zögerlichkeit vor. Lange hielt man an der Philosophie fest, dass sich der mechanische Erdbau ausschließlich auf Raupen, Grader, Muldenkipper, Scraper und Radlader mit Hecklenkung
beschränken würde. Im Amerika der Fünfziger- und Sechziger Jahre mag damit sicherlich auch ein Großteil der Kundenbedürfnisse abgedeckt worden sein. Auf dem Überseemarkt entstanden zuweilen weiterer bis gegensätzliche Anforderungen, diese zu ignorieren, durchaus am Ende eine negative Beeinträchtigung der angestrebten Position bedeuteten konnten.
Erst spät stieg Caterpillar beispielsweise ins lukrative Hydraulikbagger-Geschäft
ein. Die „Weltbaumaschine“, der Baggerlader
wurde erst im Jahre 1985 im CAT-Programm aufgenommen. Und auch die Knicklenkung
bei Radladern sahen die Experten bei Caterpillar am Anfang sehr skeptisch. Technisch war diese Lenkungsart längst machbar und bewährt: Die amerikanischen Scoopmobile-Lader LD 5 und LD 10 von Wagner
zählten seit 1953 zu den ersten Maschinen mit Knicklenkung und sogar in Deutschland baute Schopf
seit 1959 einen Radlader mit innovativer Knick-Pendel-Lenkung.
Dennoch hielten die Entwickler bei Caterpillar weiter an der Hinterradlenkung
der ab 1959 eingeführten Typen 922 A, 944 A und 966 A
fest. Sie erkannten nun aber nach und nach, dass eine mittig angeordnete Lenkung besonders bei größeren Maschinen einen Vorteil brachte. Diesen wollten sie nunmehr auch bei der neuen, nächst größer geplanten Maschine realisieren.

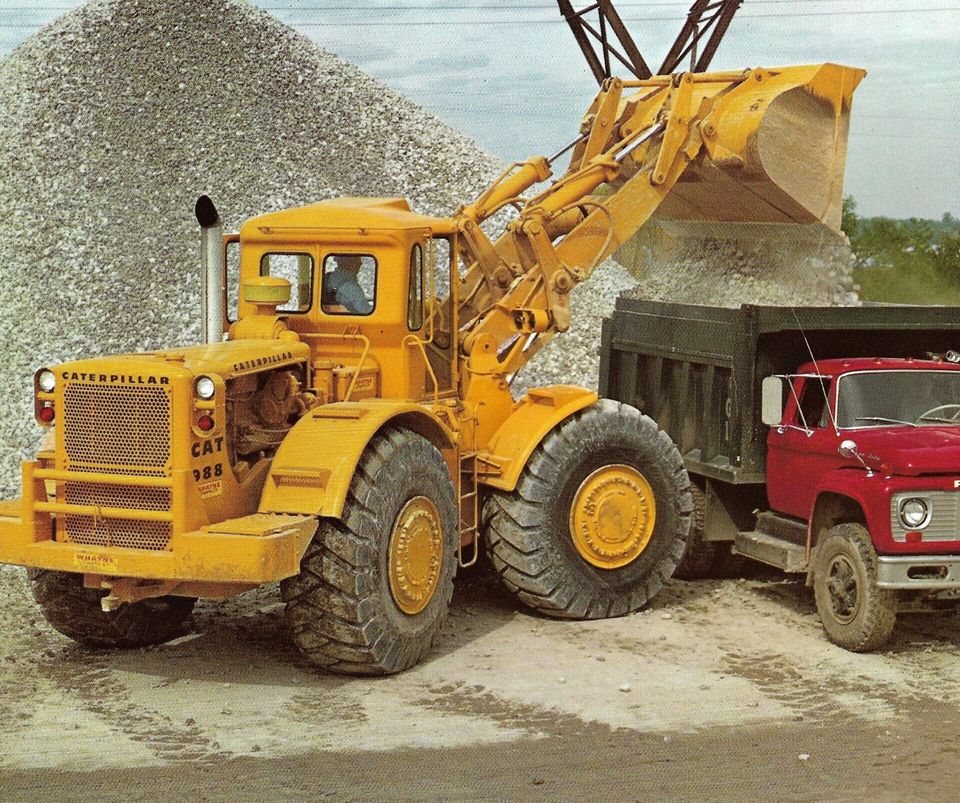

Der im Jahre 1962
erstmals gezeigte Caterpillar 988 Traxcavator
(diese Bezeichnung für die CAT-Laderaupen wurde anfänglich auch für Radlader verwendet) verfügte nun nicht nur über eine Zentrallenkung, sondern war mit 28 t Gewicht und fast 5 m3
Schaufelinhalt auch der bis dahin größte Radlader von Caterpillar. Mit dem zeitgleich entwickelten CAT 769 Muldenkipper
entstand dann eine höchst produktive Kombination die beide Typen rasch zu Bestsellern machen sollte.
Parallel entstand auch der um fast die Hälfte kleinerer neue CAT 966 B, welcher jetzt ebenfalls knickgelenkt bewegt werden konnte. Beide Maschinen hatten im Jahre 1963 ihre Marktreife erreicht und verfügten nun über die Attribute aller folgenden kleinen wie großen Radlader. Kurios:
Im Jahre 1967 wurde der CAT 988 auch als „Carry Loader“
mit Front- und Heckladeanlage angeboten. In seinen zwei Ladeschaufeln konnten dann fast 13 m3 Material befördert werden. Technische Probleme ließen das Projekt jedoch rasch enden.

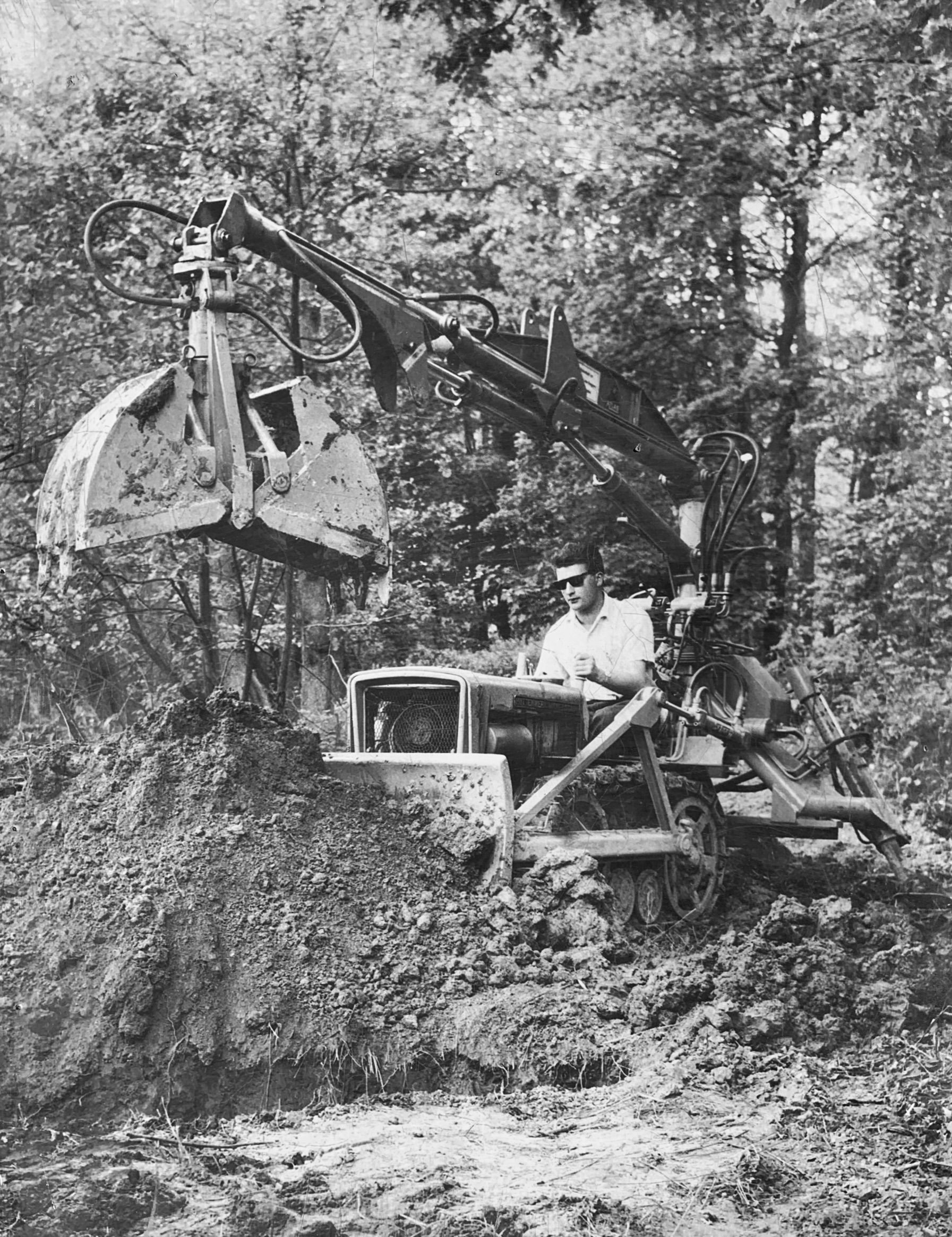

Vielseitig: Die HM 280 vom Hüttenwerk Michelstadt konnte mit unterschiedlichem Zubehör, wie hier auch mit einem Atlas-Bagger, zu einer Universalmaschine werden.
Schon 1959 sehr modern: Der Carman ABS 350 verfügte über eine abgeschlossene Kabine und eine fingerleichte Servobedienung für die Bedienung des Tieflöffels mit 3,5 cbm Inhalt.
Ursprünglich war der M 500 H von Menck entwickelt worden. Erfolgreich wurde er jedoch erst als Lizenzbau bei Waryński in Polen, wo er auch die Bezeichnung K-2506 bekam.
Made in England: Die Track-Marshall-Planierraupe Typ 70 H gehörte viele Jahre zum gewohnten Bild auf Baustellen im gesamten Großbritannien.

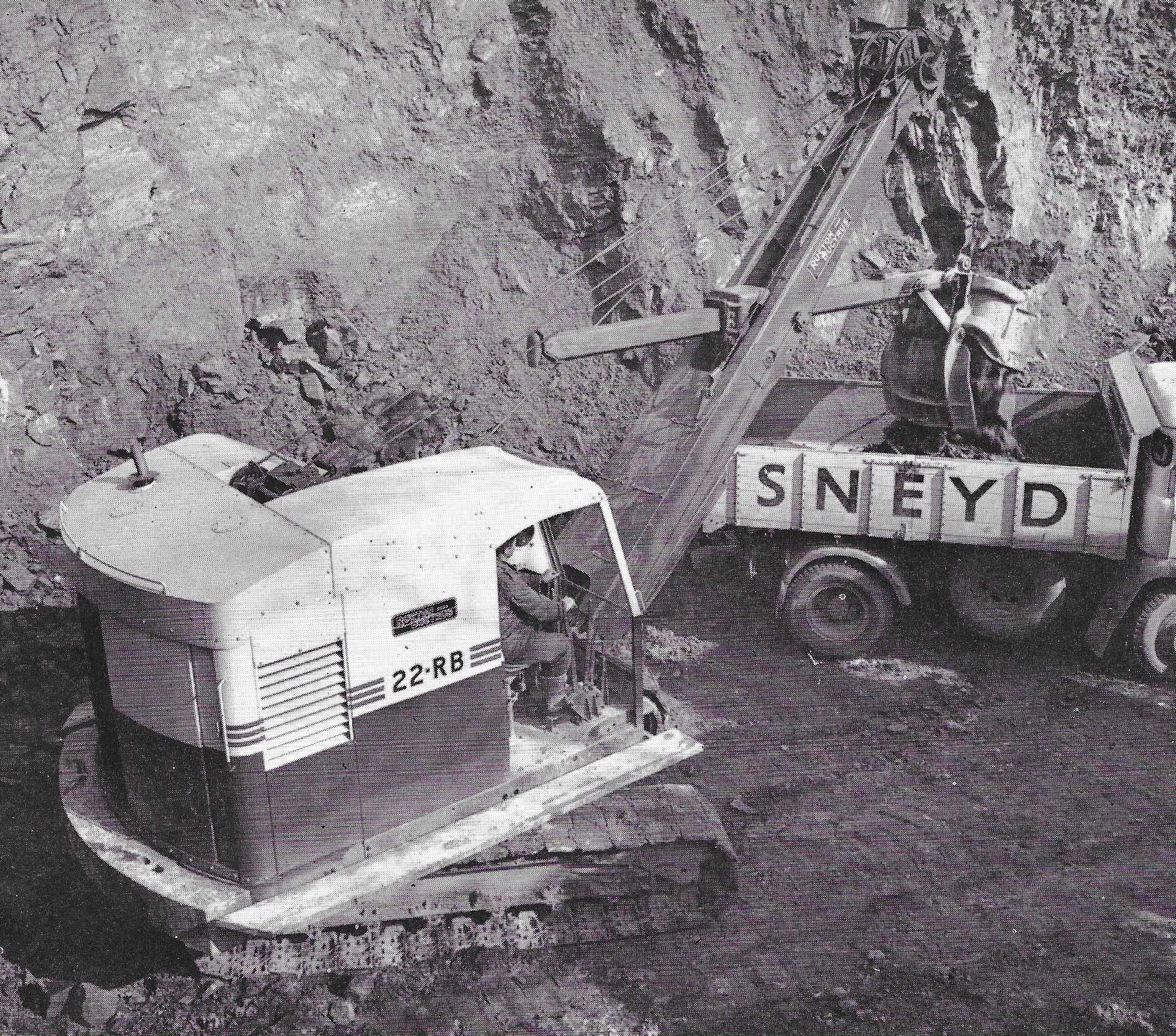

Der Ruston-Bucyrus RB-22 war ein beliebter Universalbagger, der nicht nur in England weit verbreitet war.

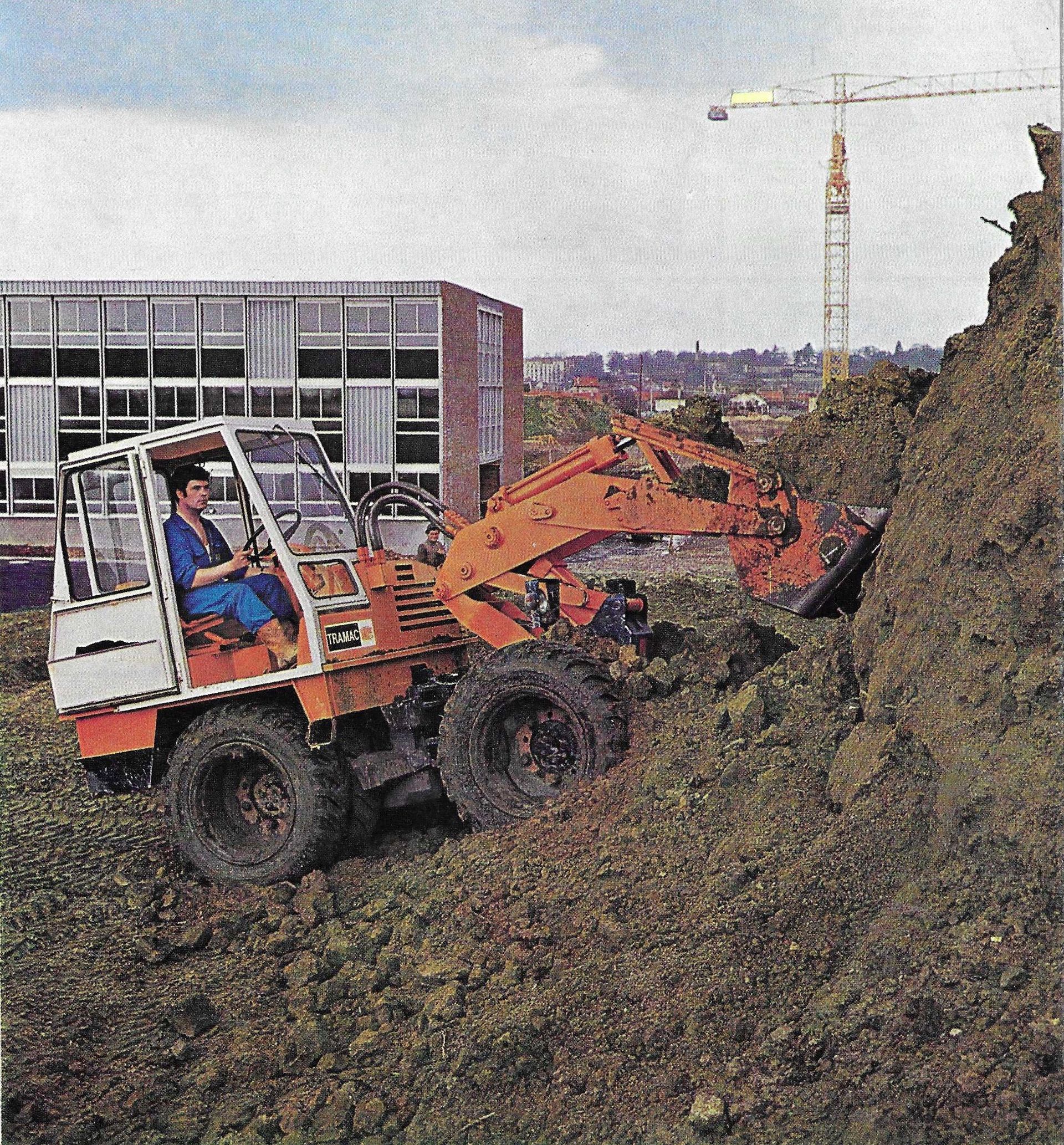

Der Kompaktlader Derruppé D 60 aus dem Jahre 1969 zeichnetet sich durch eine Vielzahl von konstruktiven Besonderheiten aus und prägte damals das Bild der Baustellen in Frankreich.

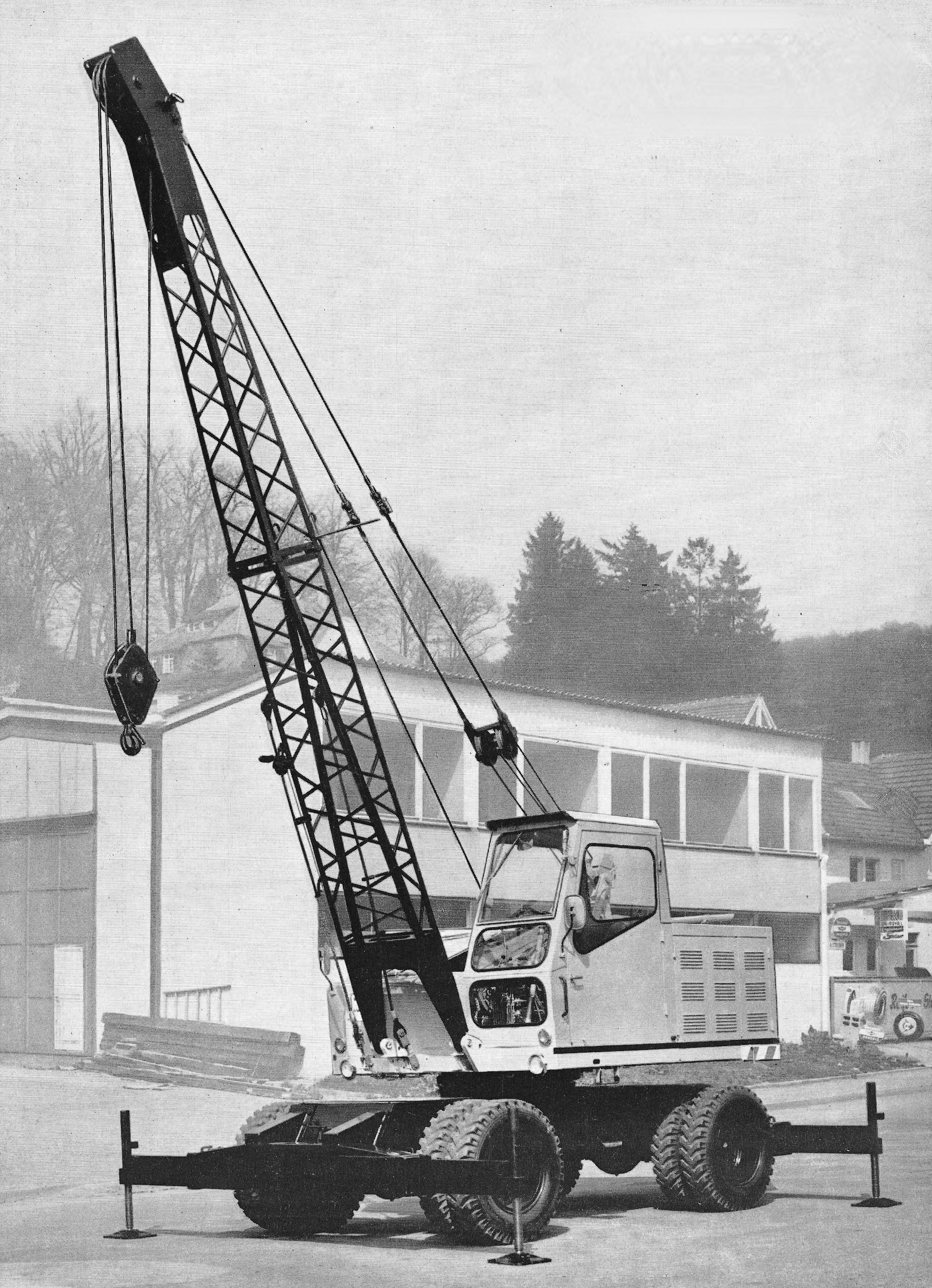

Der Universalbagger Gross UB 450 konnte als Kran sowie mit Hoch- oder Tieflöffeleinrichtung eingesetzt werden. Rund 12,8 t wog er in der Basisausführung.
Es sind oftmals die außergewöhnlichen, mutigen oder zum Teil sogar waghalsigen Konstrukte der Baumaschinengeschichte, die heute als Legenden bezeichnet werden können. Zweifelsfrei kann auch der im Jahre 1955 der staunenden Fachwelt präsentierte Raupentraktor und Bulldozer TC-12 von Euclid aus dem U.S.A. dazu gezählt werden. Er verfügte über ein bis heute signifikantes Merkmal - ihn trieben gleich zwei separate Motoren an. Der Grund für die Entwicklung des Euclid TC-12 reichte bis ins Jahr 1952 zurück, als General Motors (GM) die alteingesessene Euclid Company aus Euclid, Ohio, kaufte. Dessen Historie reichte bis zum Jahr 1907 zurück - damals hieß das von George A. Armington gegründete Unternehmen noch Armington Electric Hoist Company und wurde später umbenannt in Euclid Crane and Hoist Company . Seit den 1920er Jahren hatte sich Euclid auf die Herstellung von Erdbewegungsmaschinen spezialisiert und beanspruchte für sich eine führende Rolle in Amerika. Während Euclid nun in einem wachsenden Markt neues Kapital benötigte, arbeitete GM seit 1952 am Einstieg in den Baumaschinensektor. Folglich kam es zur Übernahme und GM konnte nun seinem Rivalen Caterpillar gebührend Konkurrenz machen. Ein motiviertes wie erfahrenes Konstruktionsteam machte sich nun an die Arbeit etwas bisher vollkommen neues und vor allem stärkeres zu erschaffen. GM verließ sich dabei jedoch nicht nur auf seine Ingenieure, sondern beauftragte dafür auch den Cadillac-Chefdesigner , der die neue Raupe auch optisch hervorheben sollte. Nach ausgiebigen Praxistests konnte das beeindruckende Resultat aus der Zusammenarbeit nun ab 1955 in die Serienfertigung. Exklusiv war dabei das „ Dual Power“-System . Der je nach Ausrüstung zwischen 30 und 40 t schwere Euclid TC-12 wurde von nicht weniger als zwei GM 6-71-Dieselmotoren angetrieben, von denen jeder über ein Allison Torqmatic-Getriebe eine Kette antriebt. Die Antriebsstränge waren völlig getrennt und die Raupe war in Längsrichtung in unabhängig voneinander oszillierende Hälften geteilt. Dieses Merkmal stellte den wesentlichen Unterschied zu herkömmlichen Bulldozern dar, deren Kettenrahmen unabhängig voneinander schwingen können. Für eine beispiellose Manövrierfähigkeit der TC-12 sorgten die separaten Allison-Getriebe, mit denen der Fahrer jeweils einen Raupenstrang in Vorwärtsrichtung halten und einen in den Rückwärtsgang schalten konnte. Mit beiden Motoren verfügte der TC-12 über eine Gesamtleistung von rund 380 PS und übertrumpfte seinerzeit sogar den gerade neuerschienenen D 9 vom Wettbewerber Caterpillar. Das von GM selbst gesteckte Ziel erschien damit nun erreicht und die Euclid-Baumaschinensparte wuchs weltweit beachtlich an. Auch wenn sich der TC-12 am Ende nicht durchzusetzen vermochte und ihm konventionelle Raupentypen folgten, nimmt er bis heute eine Sonderstellung ein. Im Jahre 1968 musste sich GM aus wettbewerbsrechtlichen Gründen von Euclid trennen. Die Baumaschinen lebten dann in Kanada und Schottland unter der Marke Terex weiter.

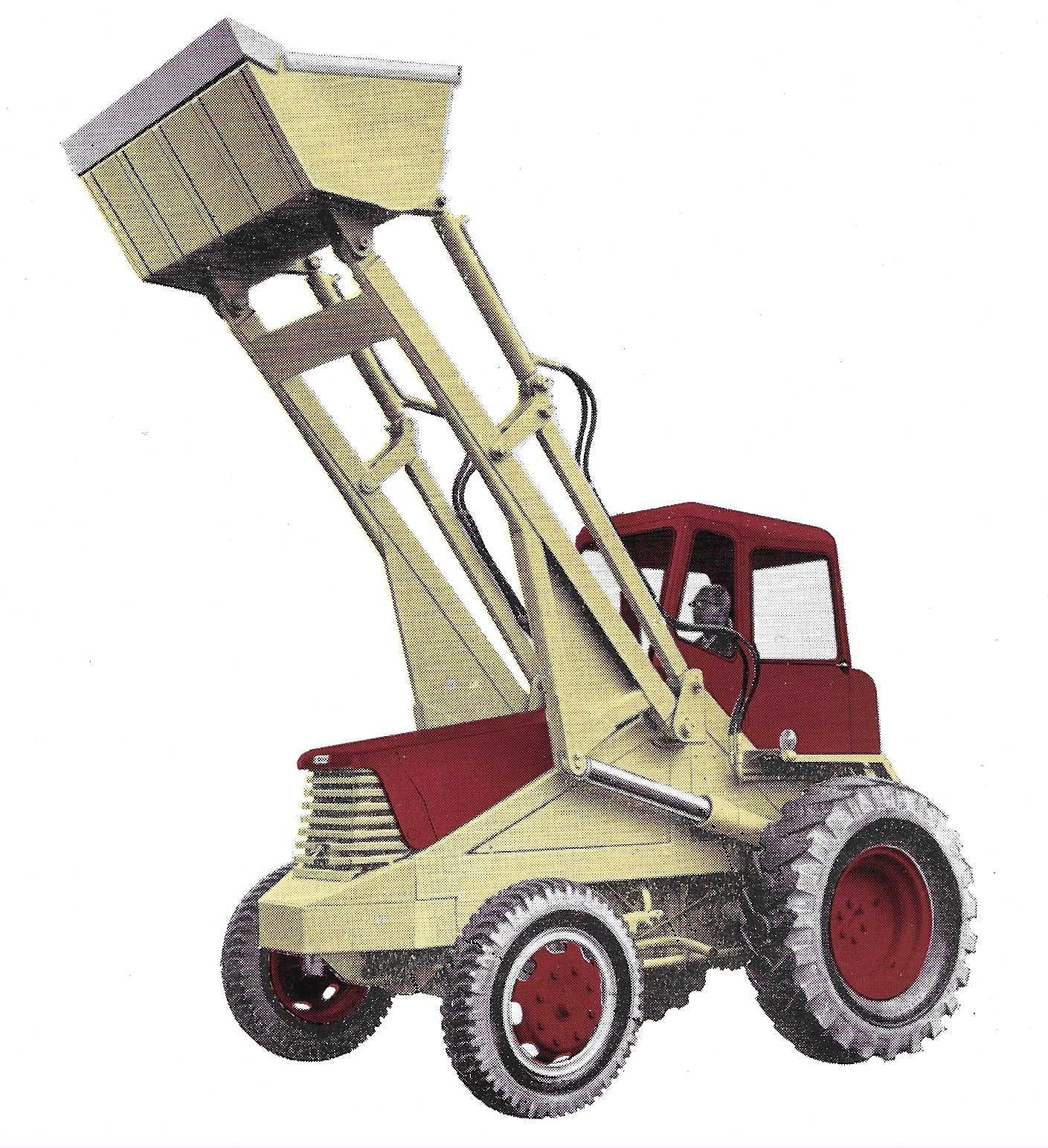

Viele Jahrzehnte stand der Maschinenbau in England an der Weltspitze. Nicht zuletzt kamen bahnbrechende und zukunftsweisende Innovationen von Erfindern aus dem Vereinigten Königreich. Auch bei der Entwicklung von Baumaschinen und Kranen standen die Ingenieure von dort lange auf den ersten Plätzen. Auch die 1911 ursprünglich in Feltham bei London gegründete Firma Bray zählte lange Zeit zu den Pionieren bei der Entwicklung von Schaufelladern - Baumaschinen, die ab den 1950er Jahren in Europa immer populärer wurden. Zunächst konnte dafür eigen entwickelte Ladeanlagen - sogenannte Hydraloader - an bereits vorhandenen Traktoren von Fordson oder Country montiert und sodann für leichte Lade-und Grabarbeiten verwendet werden. Der im Jahre 1956 präsentierte Frontlader BL 430 konnte allerdings darüber hinaus noch ein weiteres, höchst nützliches Detail aufweisen: Den Allradantrieb! Dieser frühe „Brayloader“ galt seither als der erste seiner Art in Großbritannien und konnte aufgrund der sehr massiven und seinerzeit fortschrittlichen Kinematik als vollwertige Erdbewegungsmaschine eingesetzt werden. Das Allradgetriebe lieferte dafür die AWD Engineering Ltd. des legendären David John Brown, der bekanntlich für zahlreiche herausragende Baumaschinen verantwortlich war. Mit dem Vierrad-Antrieb gelangen nun immer mehr Schaufellader auf die Baustellen. Besonders in England konnte sich das auf Traktoren basierende Konzept lange in der Bauwirtschaft etablieren und auch andere Hersteller, wie Chaseside, Weatherill oder Whitlock, boten bis in die 1970er Jahre Maschinen derartiger Bauarten an. Dennoch entwickelte Bray auch neue Radlader zu denen ab 1963 dann auch der Typ 530 gehören sollte dem viele weiterer großartige Maschinen folgen sollten. Im Jahre 1973 übernahm die Matbro Ltd. Das Unternehmen und beide Firmen brachten zusammen in den darauffolgenden fast 20 Jahren zahlreiche sehr erfolgreiche Maschinen auf den Markt. Nachdem Matbro 1991 von Powerscreen übernommen wurde und daraufhin sehr erfolgreich mit Teleskopladern agierte, konnte sich der verbleibende Teil von Bray im damaligen internationalen Wettbewerbsumfeld nicht mehr durchsetzen und verließ den Markt für immer. Während der Name Bray nun endgültig verschwand, wurde Matbro wiederum im Jahre 1999 an Terex veräußert. Danach folgte 2001 die Einstellung der Produktion.
