Zettelmeyer 2301 und 2401
Ulf Böge • 15. August 2021
Urväter der heutigen Hamm-Walzenzüge
Die Entwicklung von wirklich neuen Baumaschinenkategorien
ist rückblickend betrachtet äußerst selten. Zu den jüngsten innovativen Konzepten zählen Teleskoplader, Radlader und Walzenzüge. Letztere wurden Ende der Sechziger Jahre vom amerikanischen Hersteller Bros
erstmals vorgestellt. Die Idee eines Walzenzuges war seinerzeit die vibrierende Verdichtungsleistung einer Bandage
mit einen starken Antrieb und guter Traktion
zu kombinieren. Anfangs lautete die Fachbezeichnung daher für diese neue Walzenart auch noch Kombiwalze. Heute versteht man darunter etwas anderes und Walzenzüge haben sich auf vielen Baustellen als Bodenverdichter erfolgreich durchgesetzt.
Zu den ersten Anbietern in Deutschland gehörten Bomag
und Weller. Aber auch die Baumaschinenfabrik Zettelmeyer

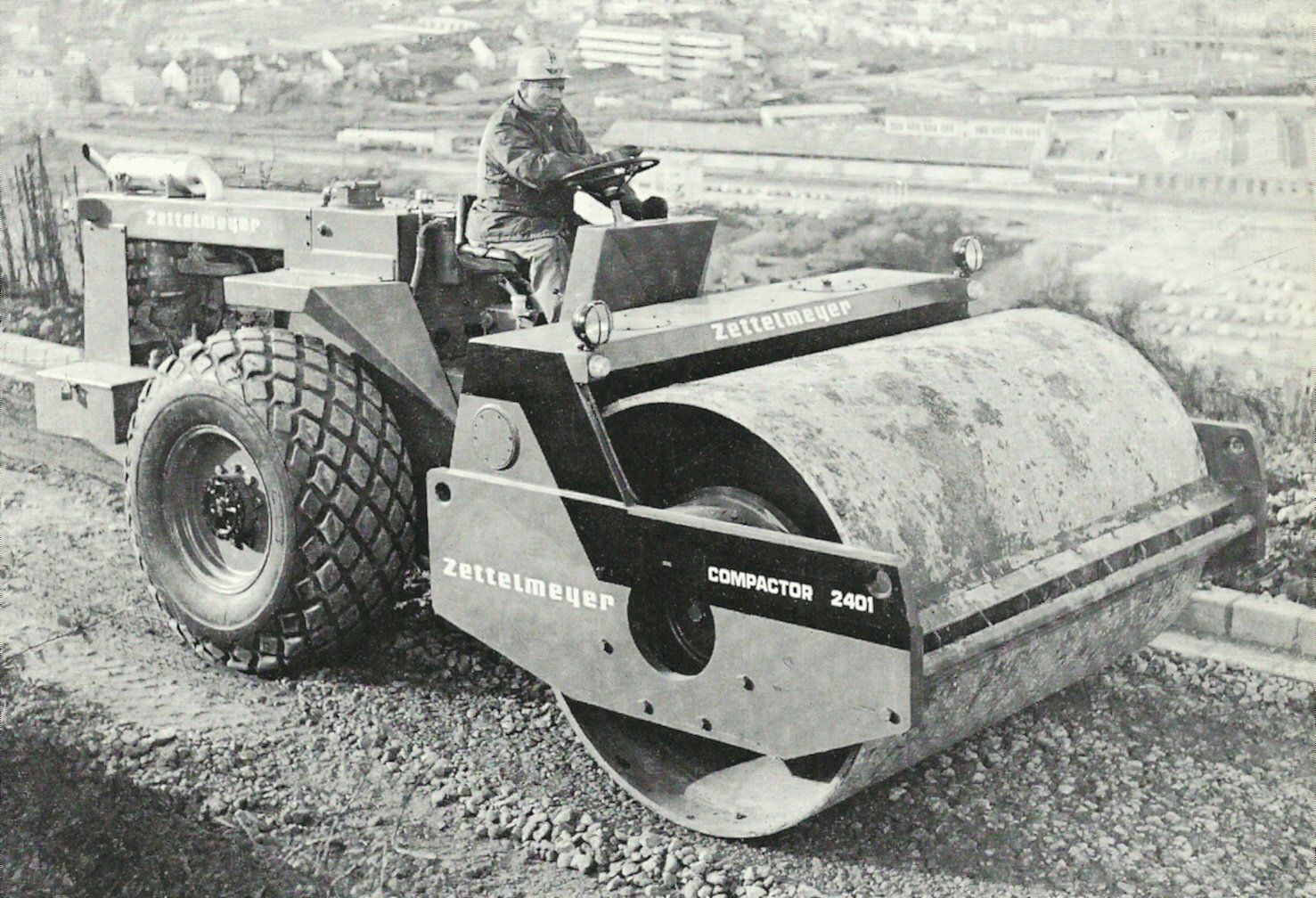

aus Konz erkannte das Potential der neuen Walzenzüge und nutzte bei der Entwicklung das Wissen aus der Herstellung von Knickladern. Im Jahre 1974 stellte Zettelmeyer mit den Typen Compactor 2301 und 2401
gleich zwei Maschinen mit Grundgewichten von 7000 bzw. 10700 Kilogramm vor. Beide Walzenzüge wurden hydrostatisch
angetrieben und verfügten stufenlos über zwei Geschwindigkeiten. Jeweils 13800 und 22500 kp Verdichtungskraft konnte mit der Bandage aufgebracht werden. Für besonders guten Bodendruck sorgte ein zentrales Pendel-Knickgelenk. Anders als heute gehörte eine feste Kabine zur Sonderausrüstung und konnte optional bestellt werden. Ebenfalls im Gegensatz zur heutigen Anwendung der Walzenzüge konnten die Varianten Compactor 2301 A und 2401 A auch mit Glattreifen
für den Einsatz beim Asphalteinbau ausgestattet werden. Zettelmeyer war somit mit den neuen Maschinen für die neuen Marktanforderungen bestens gerüstet.
Es kam dann aber alles anders. Bedingt durch schwere wirtschaftliche Probleme wurde der Traditionshersteller im Jahre 1975 Teil der damals neuen IBH-Holding. IBH kaufte angeschlagene Baumaschinenhersteller auf und ordnete diese unter dem eigenen Dach neu. Zahlreiche internationale Marken, darunter auch Hanomag, Terex, Duomat
und Hymac
sollten von diesem Synergieeffekt profitieren. Auch der Walzenhersteller Hamm
gehörte dazu. IBH beschloss, die Walzenprogramme von Zettelmeyer und Hamm zusammen zu legen. Ab sofort konnte damit Hamm auch über die neuen Walzenzüge von Zettelmeyer verfügen. Das machte durchaus Sinn, denn Hamm bot zu diesem Zeitpunkt nur Dreirad- und Tandemwalzen an. Schon kurz darauf erschienen die Hamm-Walzenzüge HW 2301-S, HW 2401-S und HW 2501-S, die auf der Konstruktion von Zettelmeyer basierten. Knapp acht Jahre später war IBH dann Geschichte und eine der gewaltigsten Umstrukturierungsphasen der Baumaschinenbranche hatte 1983 ein unrühmliches Ende. Hamm konnte sich als Teil der Wirtgen-Gruppe
danach wieder wirtschaftlich erholen und gehört heute ohne Zweifel zu den erfolgreichsten Anbietern von Walzen aller Art. Heute gehört Ham zu John Deere.
Vielseitig: Die HM 280 vom Hüttenwerk Michelstadt konnte mit unterschiedlichem Zubehör, wie hier auch mit einem Atlas-Bagger, zu einer Universalmaschine werden.

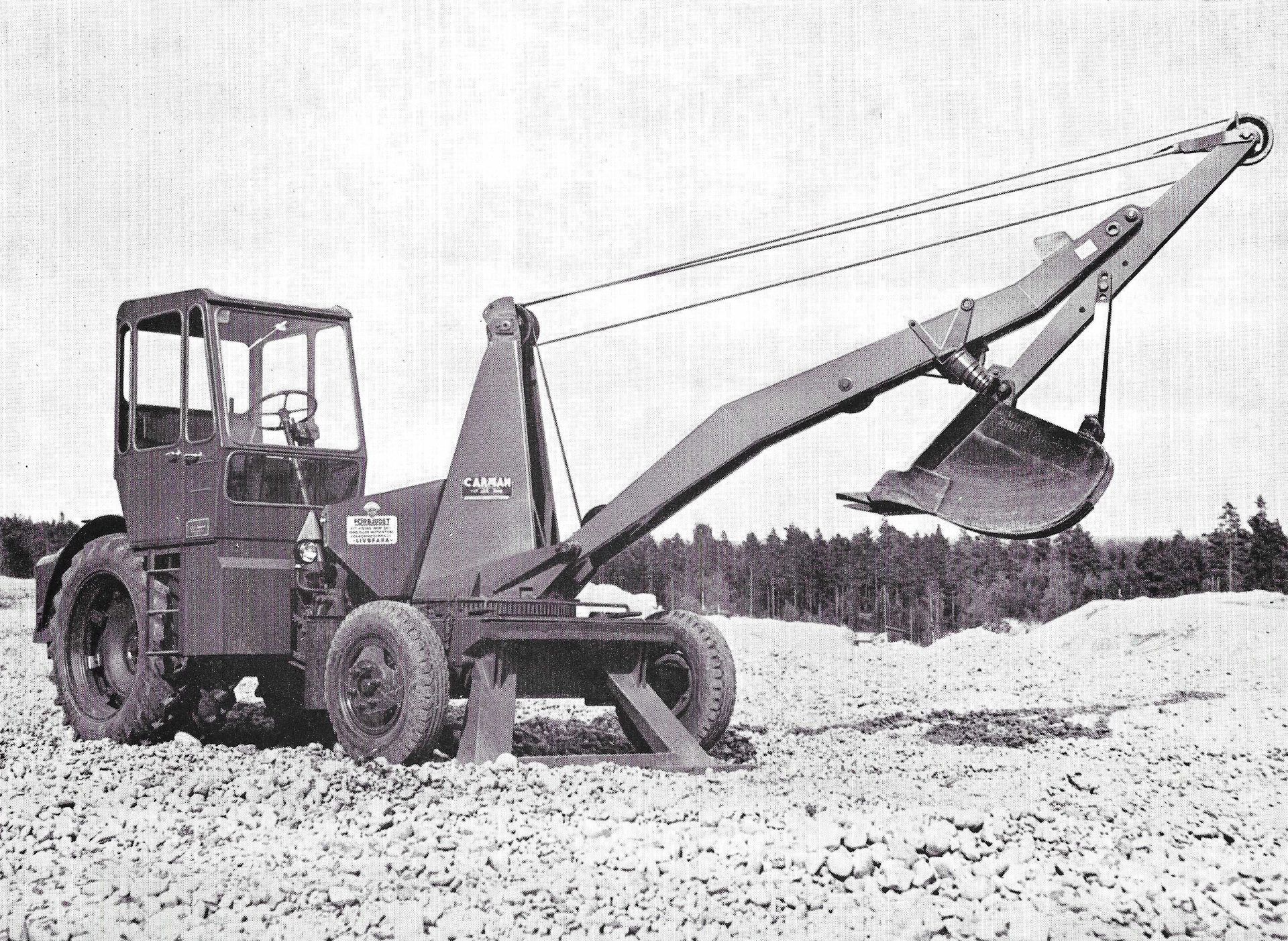

Schon 1959 sehr modern: Der Carman ABS 350 verfügte über eine abgeschlossene Kabine und eine fingerleichte Servobedienung für die Bedienung des Tieflöffels mit 3,5 cbm Inhalt.

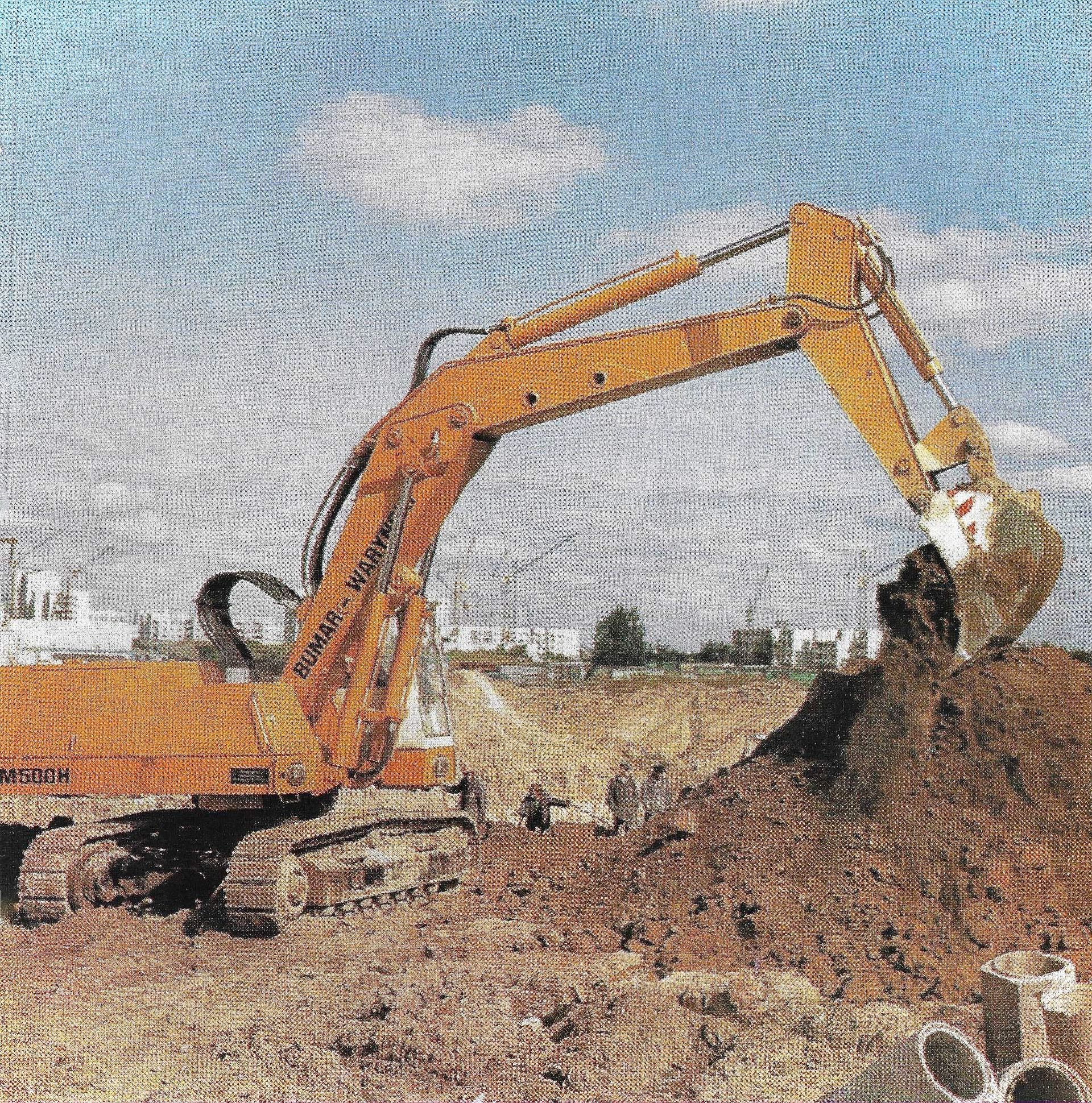

Ursprünglich war der M 500 H von Menck entwickelt worden. Erfolgreich wurde er jedoch erst als Lizenzbau bei Waryński in Polen, wo er auch die Bezeichnung K-2506 bekam.
Made in England: Die Track-Marshall-Planierraupe Typ 70 H gehörte viele Jahre zum gewohnten Bild auf Baustellen im gesamten Großbritannien.

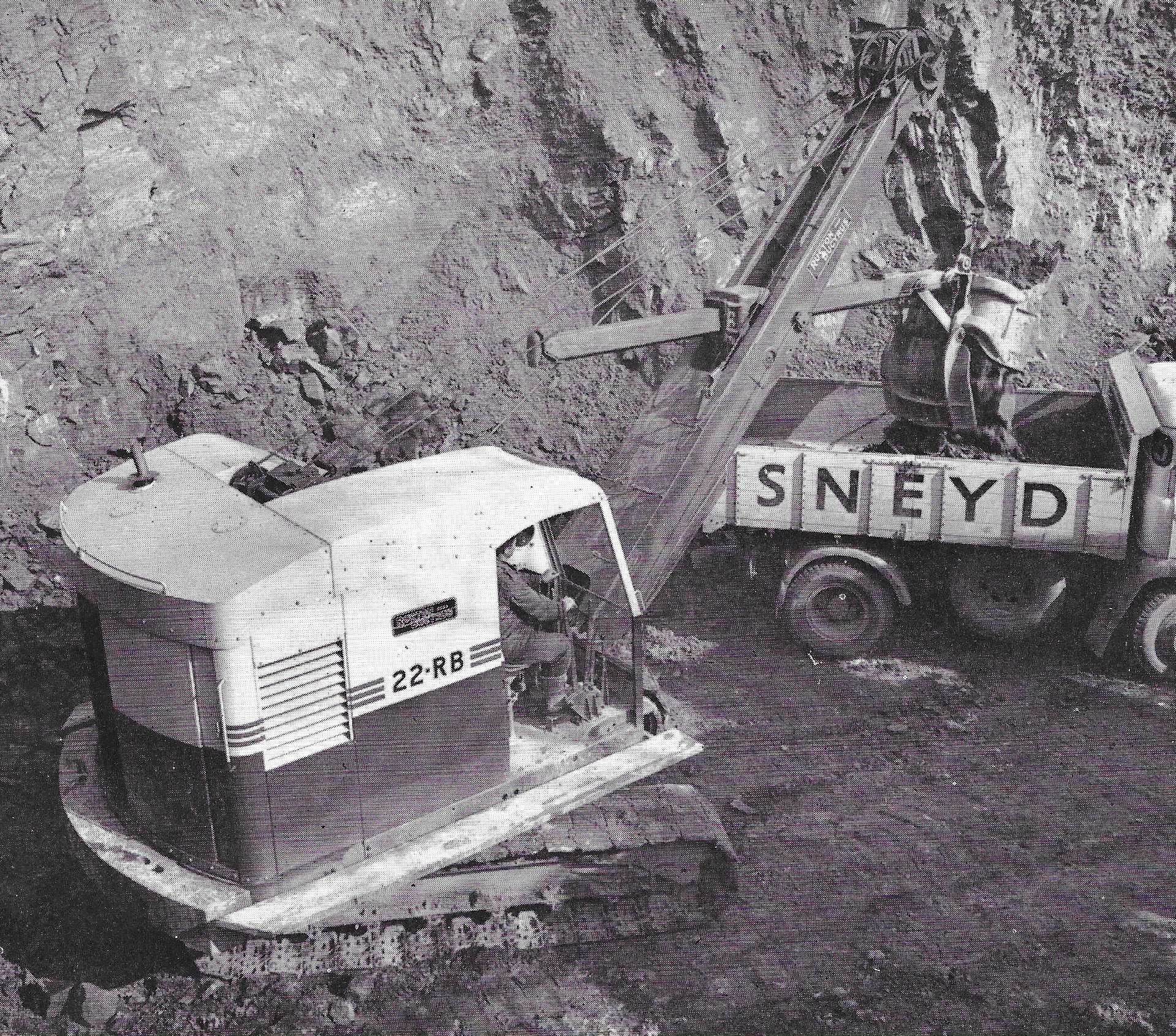

Der Ruston-Bucyrus RB-22 war ein beliebter Universalbagger, der nicht nur in England weit verbreitet war.

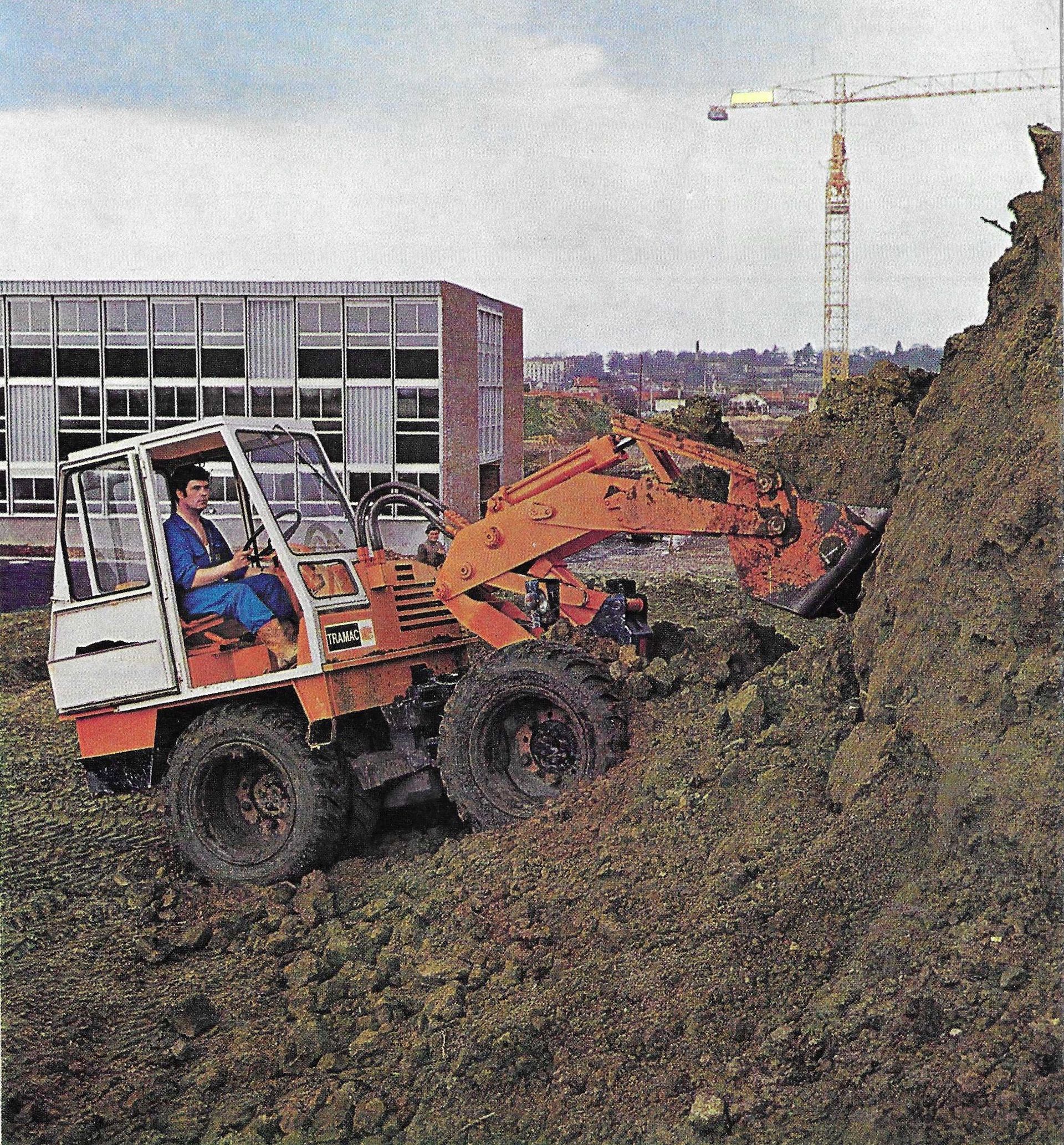

Der Kompaktlader Derruppé D 60 aus dem Jahre 1969 zeichnetet sich durch eine Vielzahl von konstruktiven Besonderheiten aus und prägte damals das Bild der Baustellen in Frankreich.

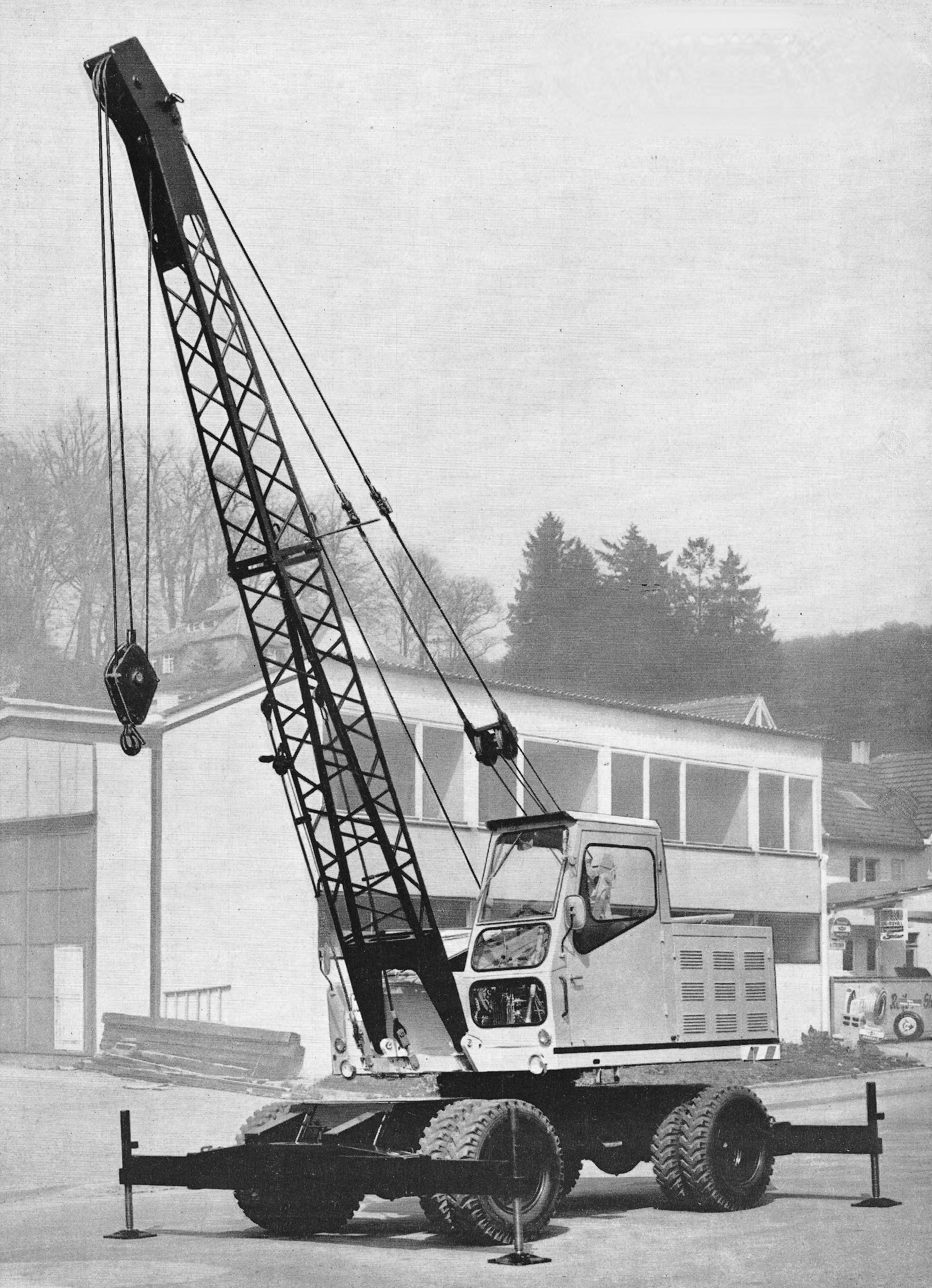

Der Universalbagger Gross UB 450 konnte als Kran sowie mit Hoch- oder Tieflöffeleinrichtung eingesetzt werden. Rund 12,8 t wog er in der Basisausführung.

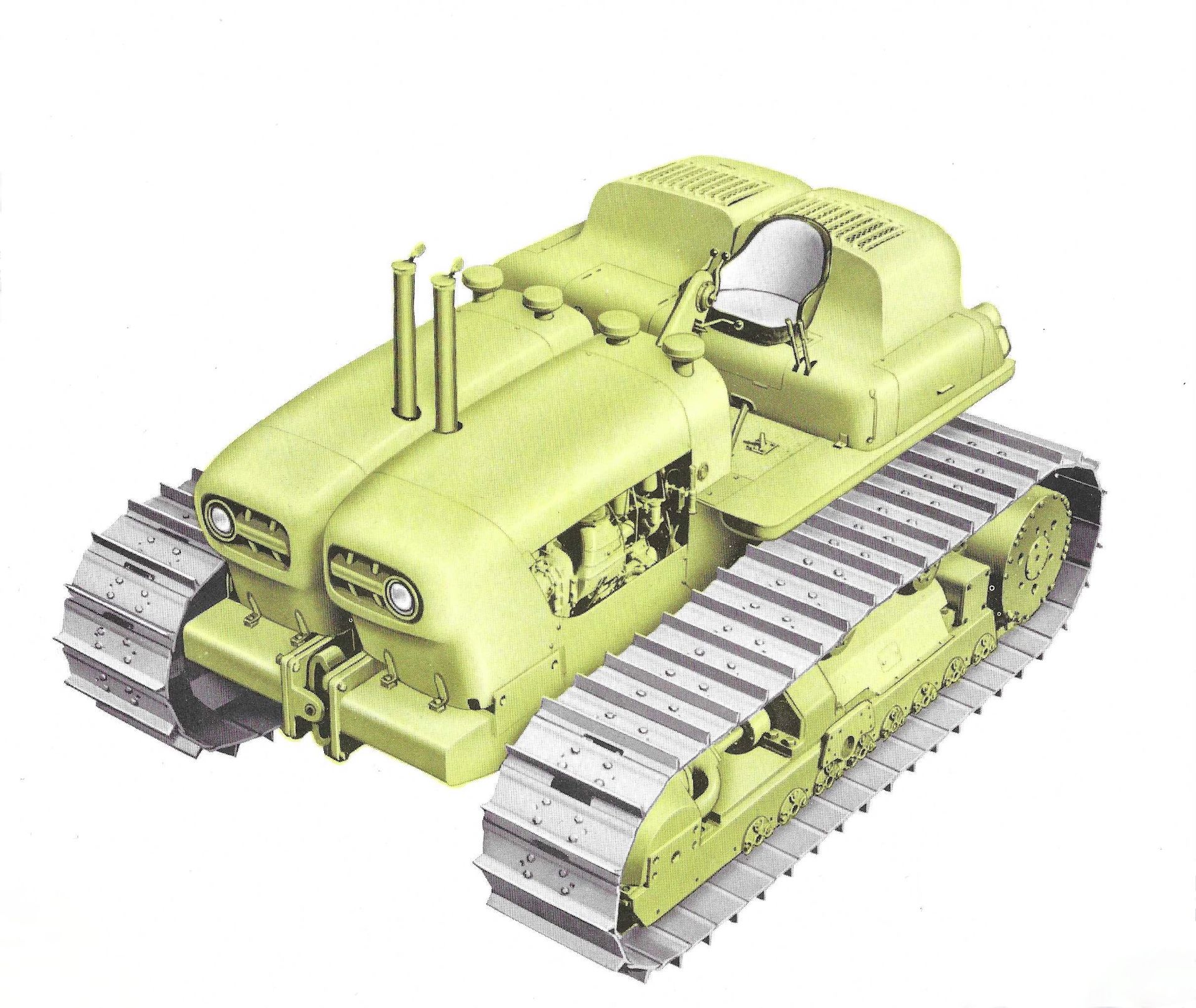

Es sind oftmals die außergewöhnlichen, mutigen oder zum Teil sogar waghalsigen Konstrukte der Baumaschinengeschichte, die heute als Legenden bezeichnet werden können. Zweifelsfrei kann auch der im Jahre 1955 der staunenden Fachwelt präsentierte Raupentraktor und Bulldozer TC-12 von Euclid aus dem U.S.A. dazu gezählt werden. Er verfügte über ein bis heute signifikantes Merkmal - ihn trieben gleich zwei separate Motoren an. Der Grund für die Entwicklung des Euclid TC-12 reichte bis ins Jahr 1952 zurück, als General Motors (GM) die alteingesessene Euclid Company aus Euclid, Ohio, kaufte. Dessen Historie reichte bis zum Jahr 1907 zurück - damals hieß das von George A. Armington gegründete Unternehmen noch Armington Electric Hoist Company und wurde später umbenannt in Euclid Crane and Hoist Company . Seit den 1920er Jahren hatte sich Euclid auf die Herstellung von Erdbewegungsmaschinen spezialisiert und beanspruchte für sich eine führende Rolle in Amerika. Während Euclid nun in einem wachsenden Markt neues Kapital benötigte, arbeitete GM seit 1952 am Einstieg in den Baumaschinensektor. Folglich kam es zur Übernahme und GM konnte nun seinem Rivalen Caterpillar gebührend Konkurrenz machen. Ein motiviertes wie erfahrenes Konstruktionsteam machte sich nun an die Arbeit etwas bisher vollkommen neues und vor allem stärkeres zu erschaffen. GM verließ sich dabei jedoch nicht nur auf seine Ingenieure, sondern beauftragte dafür auch den Cadillac-Chefdesigner , der die neue Raupe auch optisch hervorheben sollte. Nach ausgiebigen Praxistests konnte das beeindruckende Resultat aus der Zusammenarbeit nun ab 1955 in die Serienfertigung. Exklusiv war dabei das „ Dual Power“-System . Der je nach Ausrüstung zwischen 30 und 40 t schwere Euclid TC-12 wurde von nicht weniger als zwei GM 6-71-Dieselmotoren angetrieben, von denen jeder über ein Allison Torqmatic-Getriebe eine Kette antriebt. Die Antriebsstränge waren völlig getrennt und die Raupe war in Längsrichtung in unabhängig voneinander oszillierende Hälften geteilt. Dieses Merkmal stellte den wesentlichen Unterschied zu herkömmlichen Bulldozern dar, deren Kettenrahmen unabhängig voneinander schwingen können. Für eine beispiellose Manövrierfähigkeit der TC-12 sorgten die separaten Allison-Getriebe, mit denen der Fahrer jeweils einen Raupenstrang in Vorwärtsrichtung halten und einen in den Rückwärtsgang schalten konnte. Mit beiden Motoren verfügte der TC-12 über eine Gesamtleistung von rund 380 PS und übertrumpfte seinerzeit sogar den gerade neuerschienenen D 9 vom Wettbewerber Caterpillar. Das von GM selbst gesteckte Ziel erschien damit nun erreicht und die Euclid-Baumaschinensparte wuchs weltweit beachtlich an. Auch wenn sich der TC-12 am Ende nicht durchzusetzen vermochte und ihm konventionelle Raupentypen folgten, nimmt er bis heute eine Sonderstellung ein. Im Jahre 1968 musste sich GM aus wettbewerbsrechtlichen Gründen von Euclid trennen. Die Baumaschinen lebten dann in Kanada und Schottland unter der Marke Terex weiter.
