Nobas UB 1256
Ulf Böge • 8. Januar 2024
Hydraulisches Baggerkran-Konzept aus der DDR
Bei der gesamtdeutschen Betrachtung hatten es Baumaschinen aus der DDR
immer etwas schwerer sich in der Wahrnehmung gegenüber ihren Konkurrenten aus Westdeutschland durchzusetzen. Zwar waren die Ost-Produkte niemals in einer derartigen Vielzahl von Varianten und Typen erhältlich, an Qualität und Innovation standen sie jedoch in keiner Weise dem internationalen Anspruch nach. Das galt auch für die Seil- und Hydraulikbagger der Firma Nobas
aus Nordhausen. Vor nunmehr über 70 Jahren entstand aus dem Zusammenschluss zweiter ehemaliger Privatunternehmen das VEB-Schwermaschinenbau-Kombinat am Südrand des Harzes. Neben den konventionellen Seilbaggern entstanden bereits ab 1955
erste hydraulische Maschinen. So wie im Westen Deutschlands dominierten dann auch im Laufe der Zeit die modernen Hydraulikbagger mehr und mehr die Baustellen der DDR. Dennoch gab es durchaus Einsatzgebiete, bei denen Seilmaschinen aufgrund ihrer Reichweite klar im Vorteil waren.
Um die Vorzüge beider Systeme zusammen sinnvoll nutzbar zu machen, entwickelten die Nobas-Konstrukteure im Jahre 1975
den UB 1252. Dieser Universalbagger
wurde als moderner Hydraulikbagger konzipiert, dessen Arbeitsbewegungen der Grabgefäße von einem Windwerk
mechanisch über Seilzug erfolgten, während die Fahr- und Drehbewegungen und das verstellen des Gitterauslegers hydraulisch ausgeführt wurden. Die Basis der Grundmaschine waren Komponenten des Hydraulikbaggers UB 1232, so wie das LC-Laufwerk, das der 36 Tonnen schweren Maschinen auch den Einsatz auf extrem moorigem Boden ermöglichte. Nobas war es mit der Maschine seinerzeit gelungen, vorhandene bewährte Komponenten in ein neues Baggerkonzept
zu verwandeln. Nicht nur in den sozialistischen Bruderländern kam das gut an, sondern auch in den Benelux-Staaten waren Nobas-Bagger sehr beliebt und so konnte das Unternehmen im Jahre 1979
bereits den 10.000 Bagger
ausliefern. Vier Jahre später wurde dann die Weiterentwicklung vom Typ UB 1256 vorgestellt. Optisch waren die zahlreichen Neuerungen nicht sofort zu erkennen, dennoch flossen in den letzten Bagger dieser Bauart vor allem Änderungen am Orsta-Hydrauliksystem, an den Winden sowie am 6-Zylinder Dieselmotor ein. Als Arbeitswerkzeuge standen weiterhin Greifer und Schleppschaufeln von 0,8 bis 1,6 Kubikmeter Inhalt zur Verfügung. Mit der Kranausrüstung betrug die Traglast maximal 15,2 Tonnen. Der Umbauaufwand vom Bagger zum Kran oder umgekehrt wurde vom Hersteller damals mit zwei Mann und zweieinhalb Stunden angegeben.
Seilbagger aus Nordhausen waren dann auch noch einige Jahre nach der Privatisierung und der Übernahme durch die Firma Papenburg im Jahre 1994 anerkannte Baumaschinen aus Ostdeutschland. Heute ist die Baggerbau-Tradition in Nordhauen jedoch längs beendet.

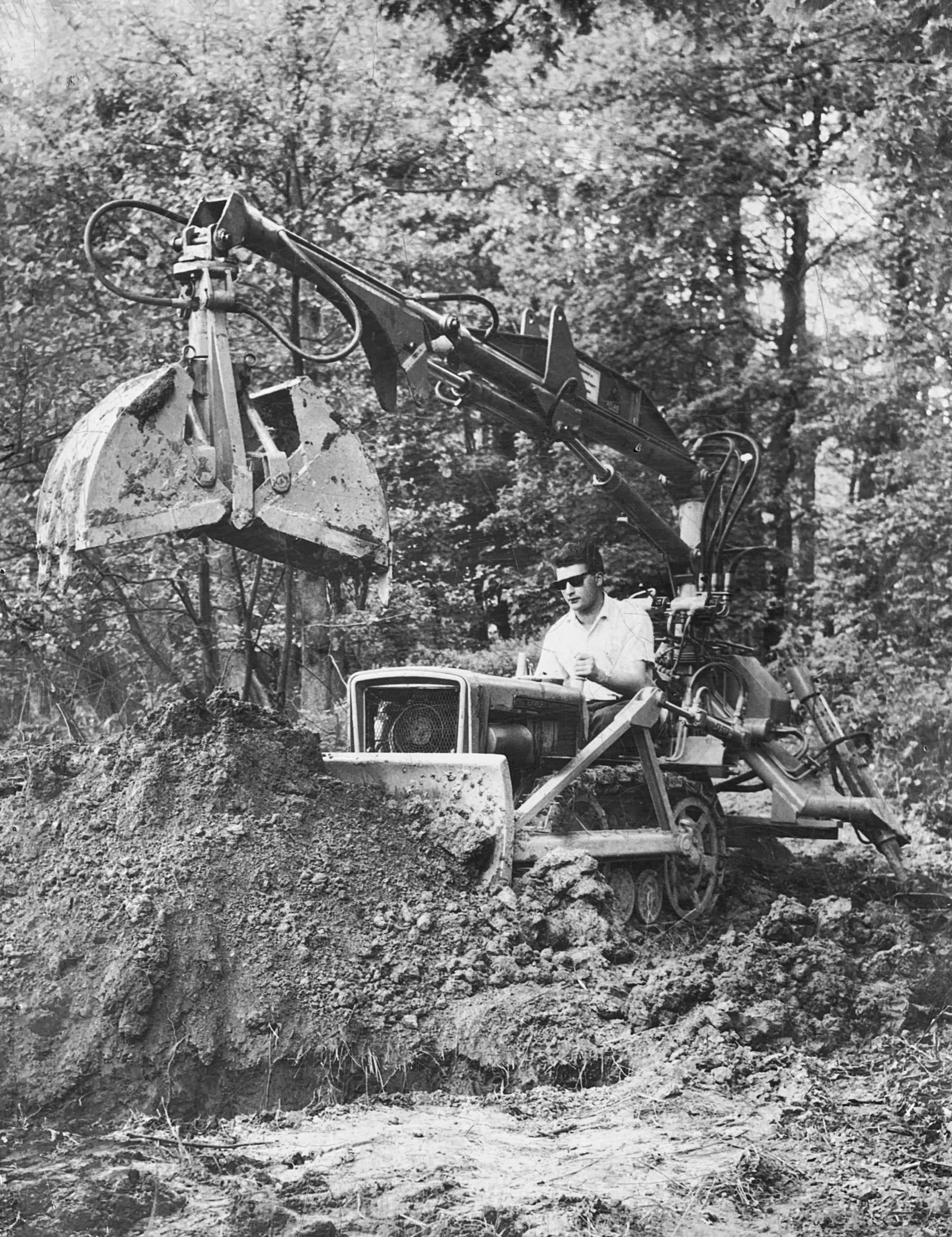

Vielseitig: Die HM 280 vom Hüttenwerk Michelstadt konnte mit unterschiedlichem Zubehör, wie hier auch mit einem Atlas-Bagger, zu einer Universalmaschine werden.

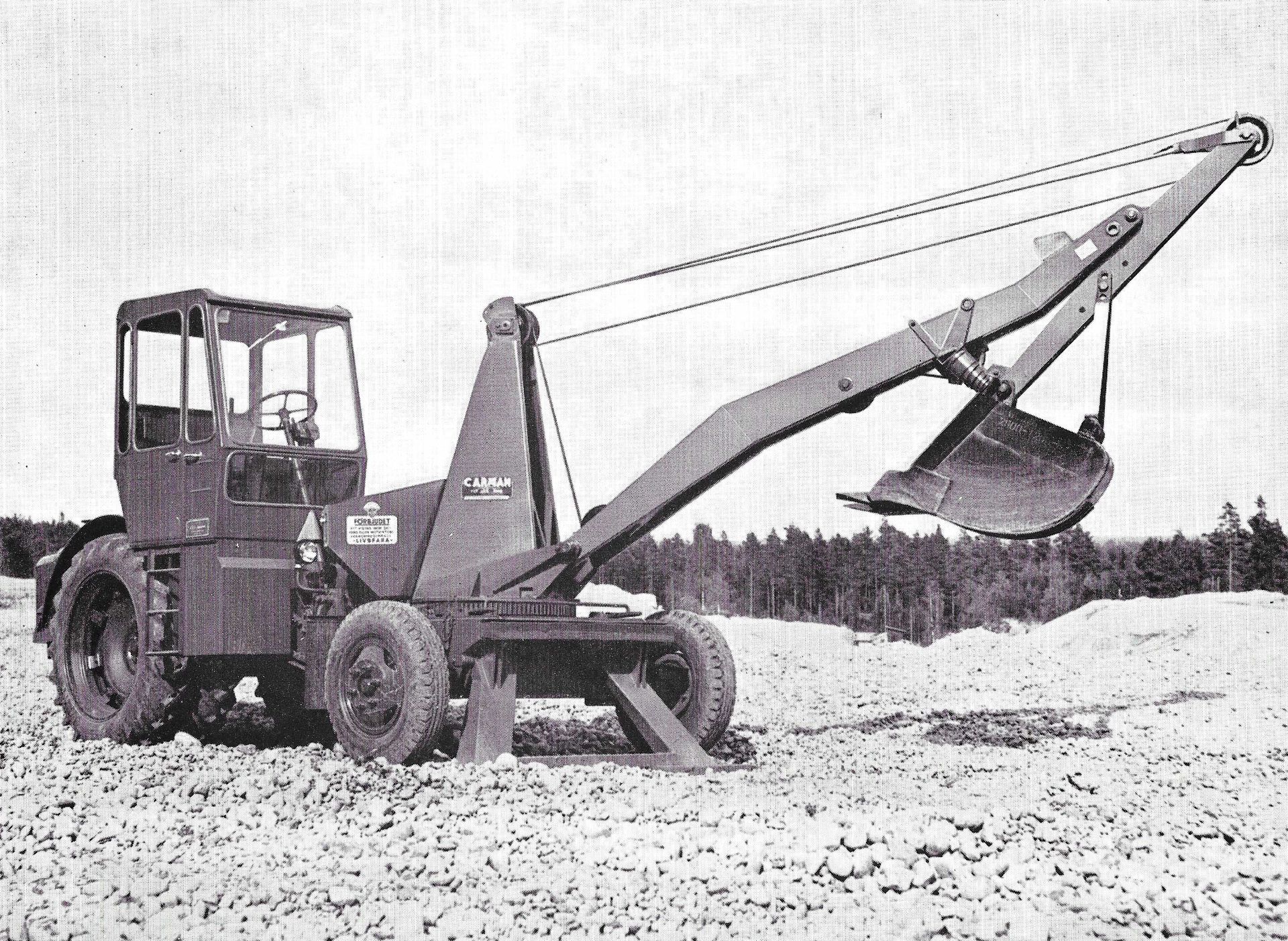

Schon 1959 sehr modern: Der Carman ABS 350 verfügte über eine abgeschlossene Kabine und eine fingerleichte Servobedienung für die Bedienung des Tieflöffels mit 3,5 cbm Inhalt.

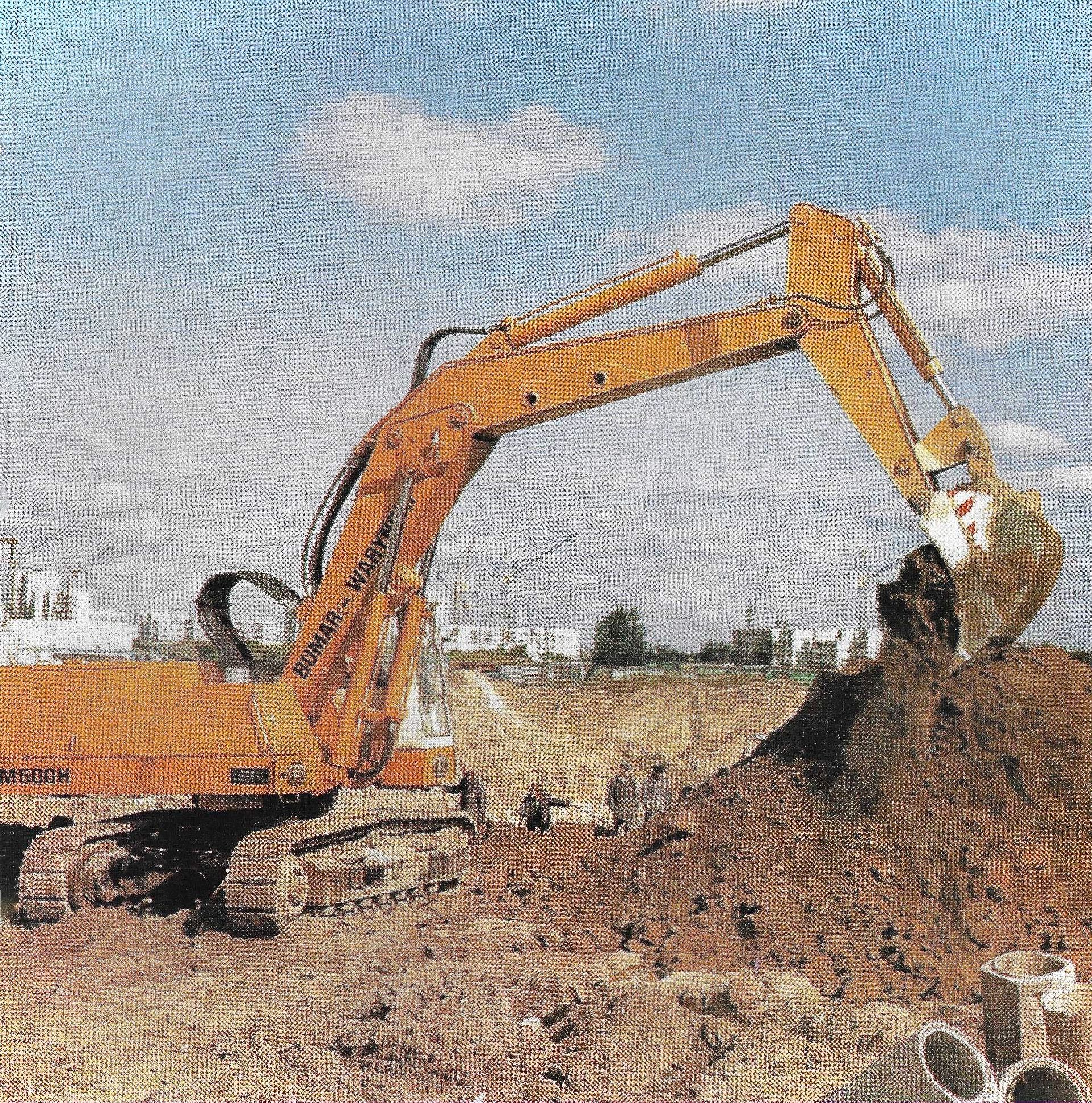

Ursprünglich war der M 500 H von Menck entwickelt worden. Erfolgreich wurde er jedoch erst als Lizenzbau bei Waryński in Polen, wo er auch die Bezeichnung K-2506 bekam.

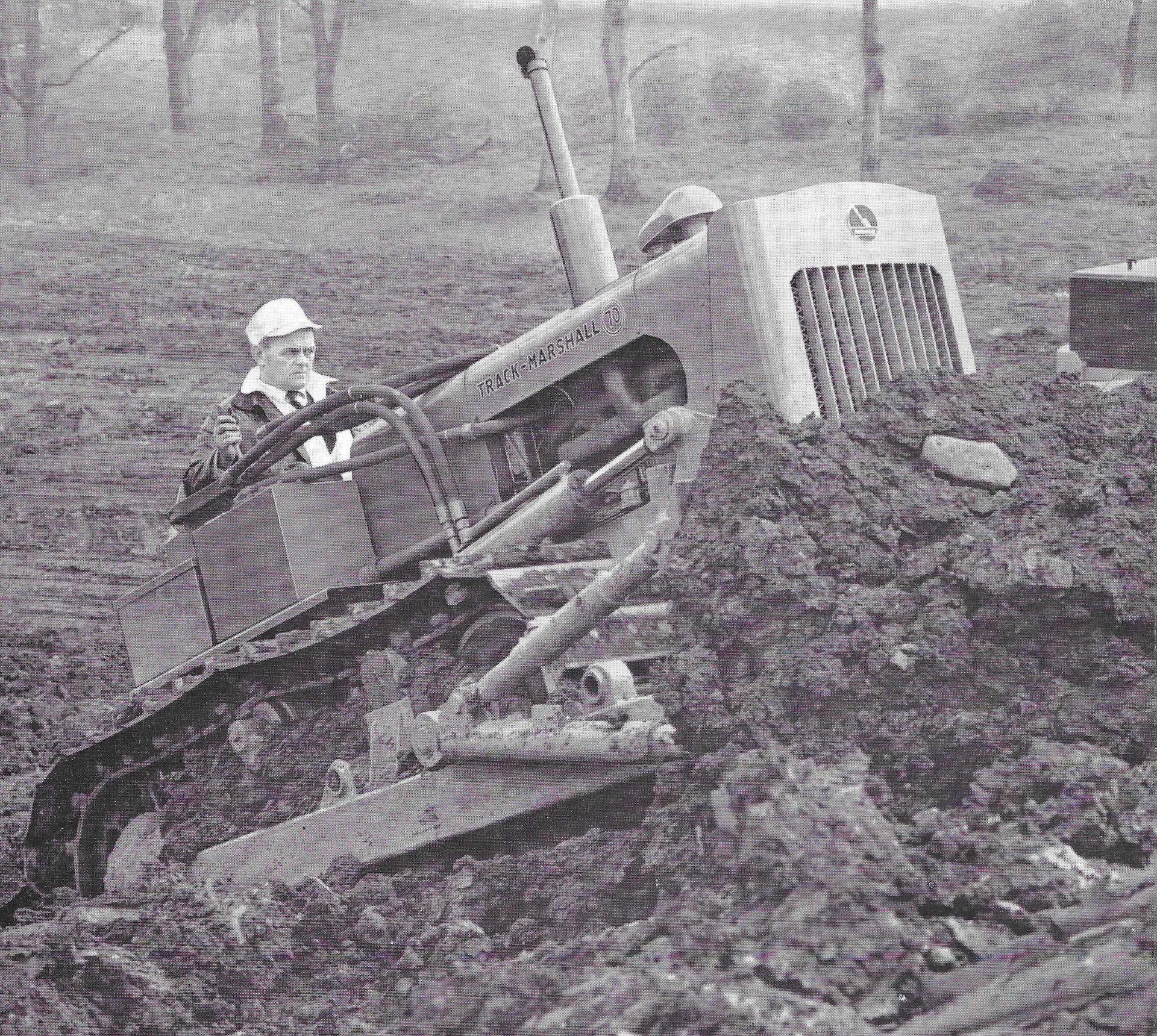

Made in England: Die Track-Marshall-Planierraupe Typ 70 H gehörte viele Jahre zum gewohnten Bild auf Baustellen im gesamten Großbritannien.

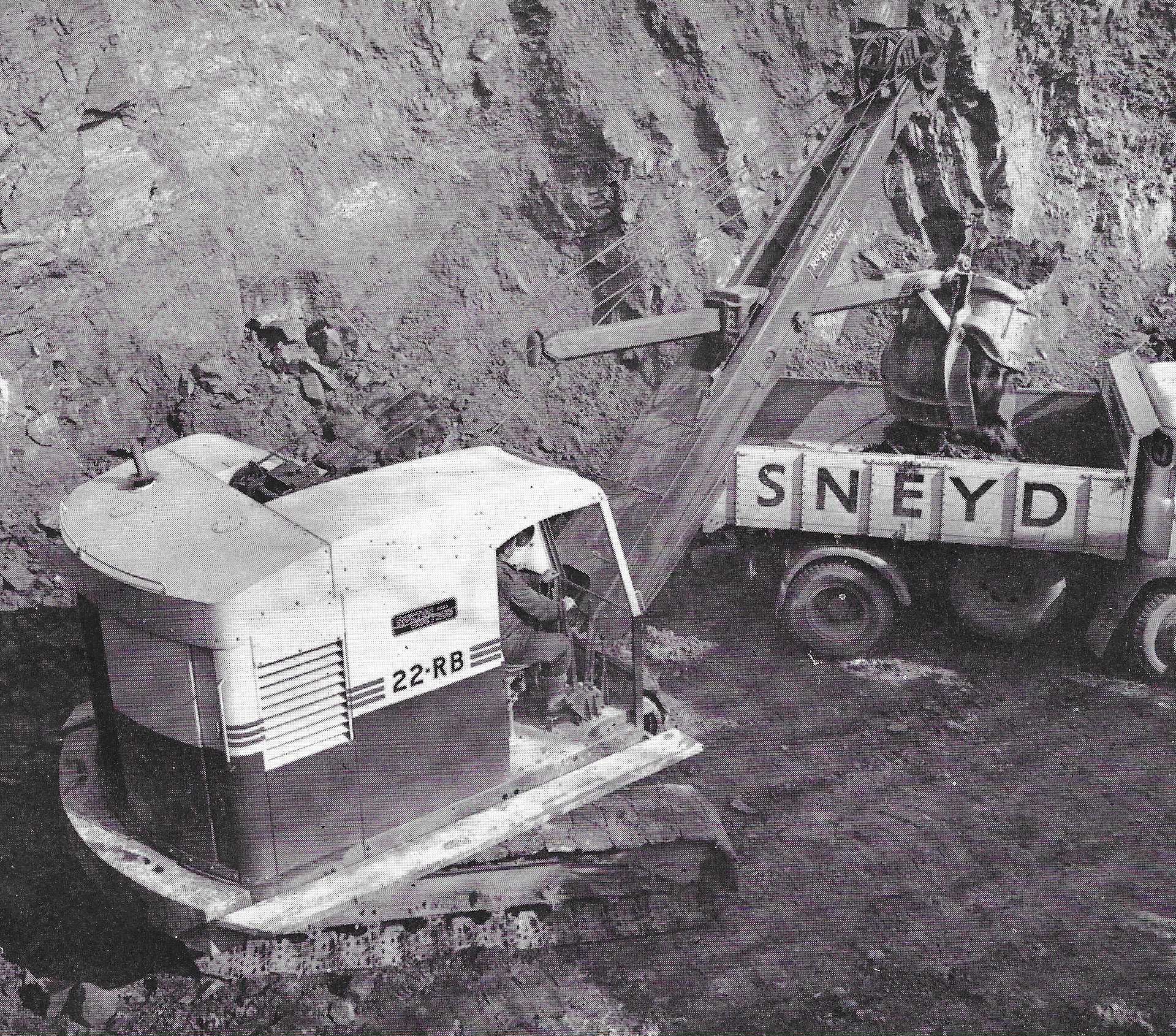

Der Ruston-Bucyrus RB-22 war ein beliebter Universalbagger, der nicht nur in England weit verbreitet war.
Der Kompaktlader Derruppé D 60 aus dem Jahre 1969 zeichnetet sich durch eine Vielzahl von konstruktiven Besonderheiten aus und prägte damals das Bild der Baustellen in Frankreich.
Der Universalbagger Gross UB 450 konnte als Kran sowie mit Hoch- oder Tieflöffeleinrichtung eingesetzt werden. Rund 12,8 t wog er in der Basisausführung.
Es sind oftmals die außergewöhnlichen, mutigen oder zum Teil sogar waghalsigen Konstrukte der Baumaschinengeschichte, die heute als Legenden bezeichnet werden können. Zweifelsfrei kann auch der im Jahre 1955 der staunenden Fachwelt präsentierte Raupentraktor und Bulldozer TC-12 von Euclid aus dem U.S.A. dazu gezählt werden. Er verfügte über ein bis heute signifikantes Merkmal - ihn trieben gleich zwei separate Motoren an. Der Grund für die Entwicklung des Euclid TC-12 reichte bis ins Jahr 1952 zurück, als General Motors (GM) die alteingesessene Euclid Company aus Euclid, Ohio, kaufte. Dessen Historie reichte bis zum Jahr 1907 zurück - damals hieß das von George A. Armington gegründete Unternehmen noch Armington Electric Hoist Company und wurde später umbenannt in Euclid Crane and Hoist Company . Seit den 1920er Jahren hatte sich Euclid auf die Herstellung von Erdbewegungsmaschinen spezialisiert und beanspruchte für sich eine führende Rolle in Amerika. Während Euclid nun in einem wachsenden Markt neues Kapital benötigte, arbeitete GM seit 1952 am Einstieg in den Baumaschinensektor. Folglich kam es zur Übernahme und GM konnte nun seinem Rivalen Caterpillar gebührend Konkurrenz machen. Ein motiviertes wie erfahrenes Konstruktionsteam machte sich nun an die Arbeit etwas bisher vollkommen neues und vor allem stärkeres zu erschaffen. GM verließ sich dabei jedoch nicht nur auf seine Ingenieure, sondern beauftragte dafür auch den Cadillac-Chefdesigner , der die neue Raupe auch optisch hervorheben sollte. Nach ausgiebigen Praxistests konnte das beeindruckende Resultat aus der Zusammenarbeit nun ab 1955 in die Serienfertigung. Exklusiv war dabei das „ Dual Power“-System . Der je nach Ausrüstung zwischen 30 und 40 t schwere Euclid TC-12 wurde von nicht weniger als zwei GM 6-71-Dieselmotoren angetrieben, von denen jeder über ein Allison Torqmatic-Getriebe eine Kette antriebt. Die Antriebsstränge waren völlig getrennt und die Raupe war in Längsrichtung in unabhängig voneinander oszillierende Hälften geteilt. Dieses Merkmal stellte den wesentlichen Unterschied zu herkömmlichen Bulldozern dar, deren Kettenrahmen unabhängig voneinander schwingen können. Für eine beispiellose Manövrierfähigkeit der TC-12 sorgten die separaten Allison-Getriebe, mit denen der Fahrer jeweils einen Raupenstrang in Vorwärtsrichtung halten und einen in den Rückwärtsgang schalten konnte. Mit beiden Motoren verfügte der TC-12 über eine Gesamtleistung von rund 380 PS und übertrumpfte seinerzeit sogar den gerade neuerschienenen D 9 vom Wettbewerber Caterpillar. Das von GM selbst gesteckte Ziel erschien damit nun erreicht und die Euclid-Baumaschinensparte wuchs weltweit beachtlich an. Auch wenn sich der TC-12 am Ende nicht durchzusetzen vermochte und ihm konventionelle Raupentypen folgten, nimmt er bis heute eine Sonderstellung ein. Im Jahre 1968 musste sich GM aus wettbewerbsrechtlichen Gründen von Euclid trennen. Die Baumaschinen lebten dann in Kanada und Schottland unter der Marke Terex weiter.

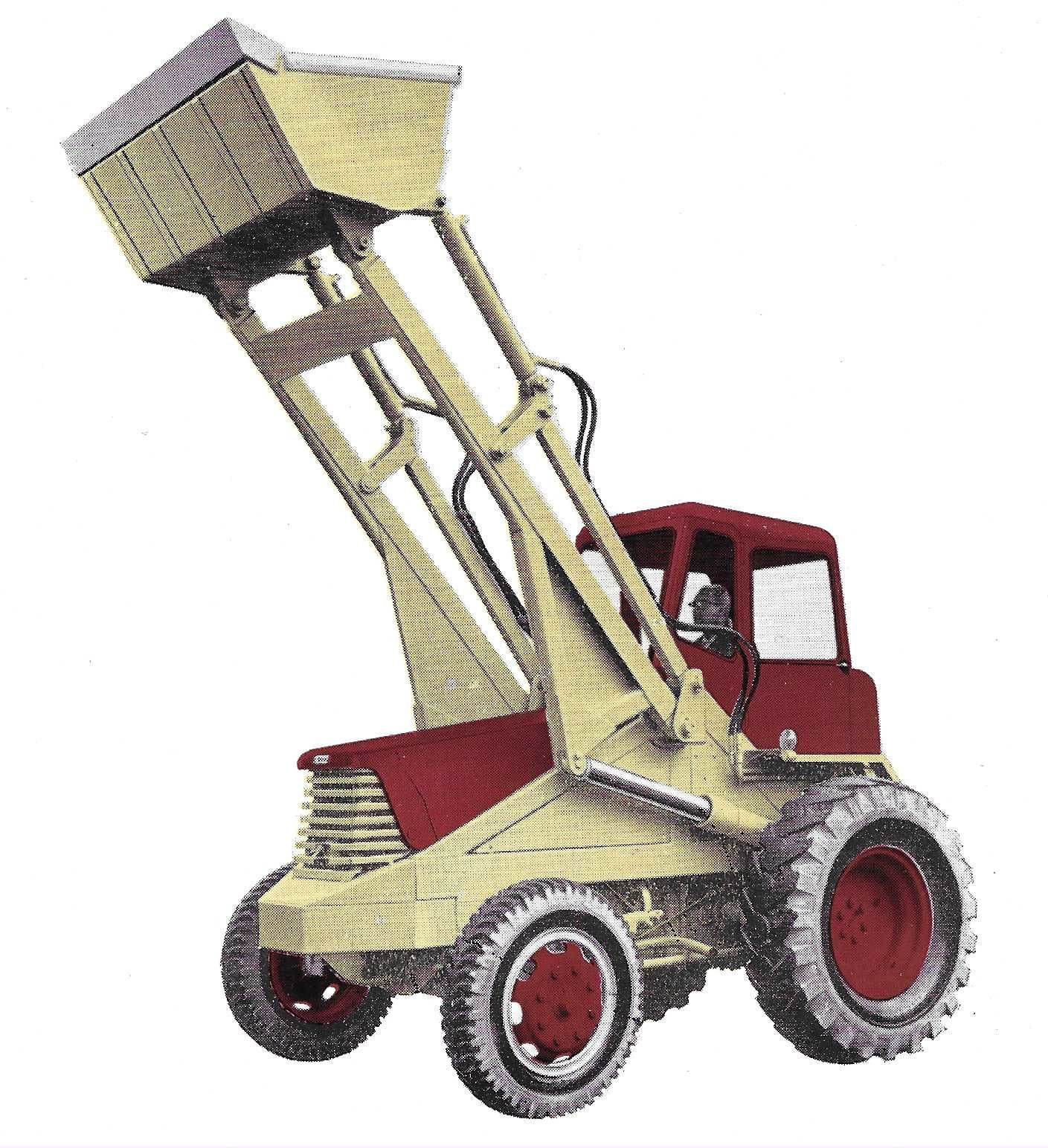

Viele Jahrzehnte stand der Maschinenbau in England an der Weltspitze. Nicht zuletzt kamen bahnbrechende und zukunftsweisende Innovationen von Erfindern aus dem Vereinigten Königreich. Auch bei der Entwicklung von Baumaschinen und Kranen standen die Ingenieure von dort lange auf den ersten Plätzen. Auch die 1911 ursprünglich in Feltham bei London gegründete Firma Bray zählte lange Zeit zu den Pionieren bei der Entwicklung von Schaufelladern - Baumaschinen, die ab den 1950er Jahren in Europa immer populärer wurden. Zunächst konnte dafür eigen entwickelte Ladeanlagen - sogenannte Hydraloader - an bereits vorhandenen Traktoren von Fordson oder Country montiert und sodann für leichte Lade-und Grabarbeiten verwendet werden. Der im Jahre 1956 präsentierte Frontlader BL 430 konnte allerdings darüber hinaus noch ein weiteres, höchst nützliches Detail aufweisen: Den Allradantrieb! Dieser frühe „Brayloader“ galt seither als der erste seiner Art in Großbritannien und konnte aufgrund der sehr massiven und seinerzeit fortschrittlichen Kinematik als vollwertige Erdbewegungsmaschine eingesetzt werden. Das Allradgetriebe lieferte dafür die AWD Engineering Ltd. des legendären David John Brown, der bekanntlich für zahlreiche herausragende Baumaschinen verantwortlich war. Mit dem Vierrad-Antrieb gelangen nun immer mehr Schaufellader auf die Baustellen. Besonders in England konnte sich das auf Traktoren basierende Konzept lange in der Bauwirtschaft etablieren und auch andere Hersteller, wie Chaseside, Weatherill oder Whitlock, boten bis in die 1970er Jahre Maschinen derartiger Bauarten an. Dennoch entwickelte Bray auch neue Radlader zu denen ab 1963 dann auch der Typ 530 gehören sollte dem viele weiterer großartige Maschinen folgen sollten. Im Jahre 1973 übernahm die Matbro Ltd. Das Unternehmen und beide Firmen brachten zusammen in den darauffolgenden fast 20 Jahren zahlreiche sehr erfolgreiche Maschinen auf den Markt. Nachdem Matbro 1991 von Powerscreen übernommen wurde und daraufhin sehr erfolgreich mit Teleskopladern agierte, konnte sich der verbleibende Teil von Bray im damaligen internationalen Wettbewerbsumfeld nicht mehr durchsetzen und verließ den Markt für immer. Während der Name Bray nun endgültig verschwand, wurde Matbro wiederum im Jahre 1999 an Terex veräußert. Danach folgte 2001 die Einstellung der Produktion.
